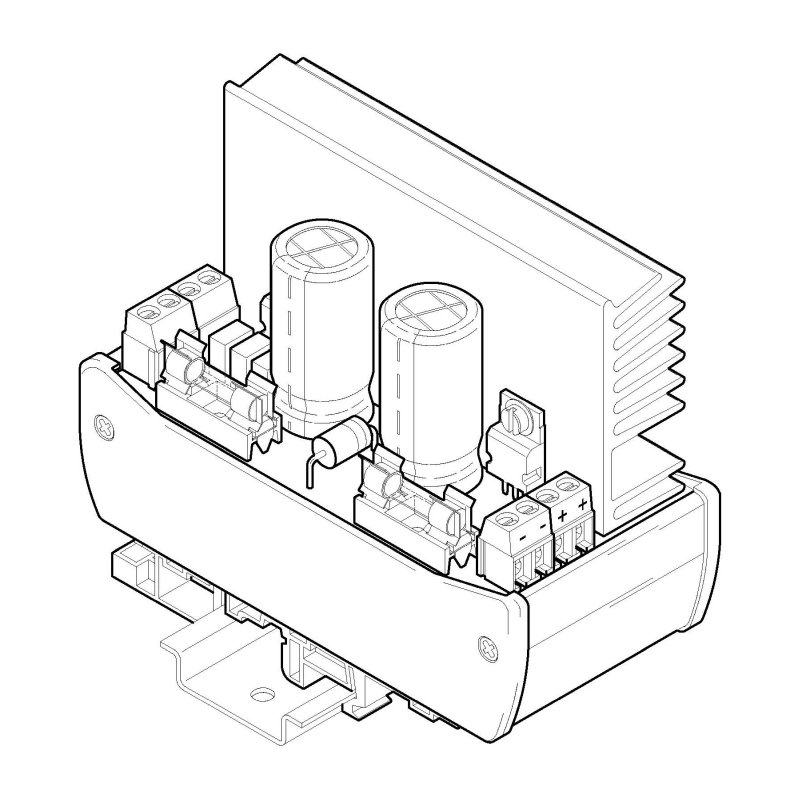

U1, usměrňovač 5A

Usměrňovač U1 je určen jako zdroj stejnosměrného napětí, napájený střídavým napětím, pro napájení pomocných obvodů řídicích a regulačních systémů, napájení cívek elektromagnetických ventilů, brzd, spojek, popřípadě i jiných zařízení, kde vyhoví jeho funkce a výstupní proud. Usměrňovač U1 je vybaven výstupními filtračními kondenzátory s celkovou kapacitou 4400µF. Konstrukčně je usměrňovač U1 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité vstupní napětí........................................... 5 až 30V~

kmitočet vstupního napětí....................................... 50Hz ±20%

výstupní proud jmenovitý..................................................... 5A

výstupní napětí ²⁾........................................ 1.4 x vstupní napětí

filtrační kondenzátor..................................................... 4400µF

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 107 x 94 x 52mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.4kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾:....................................................... Platí bez zatížení.
