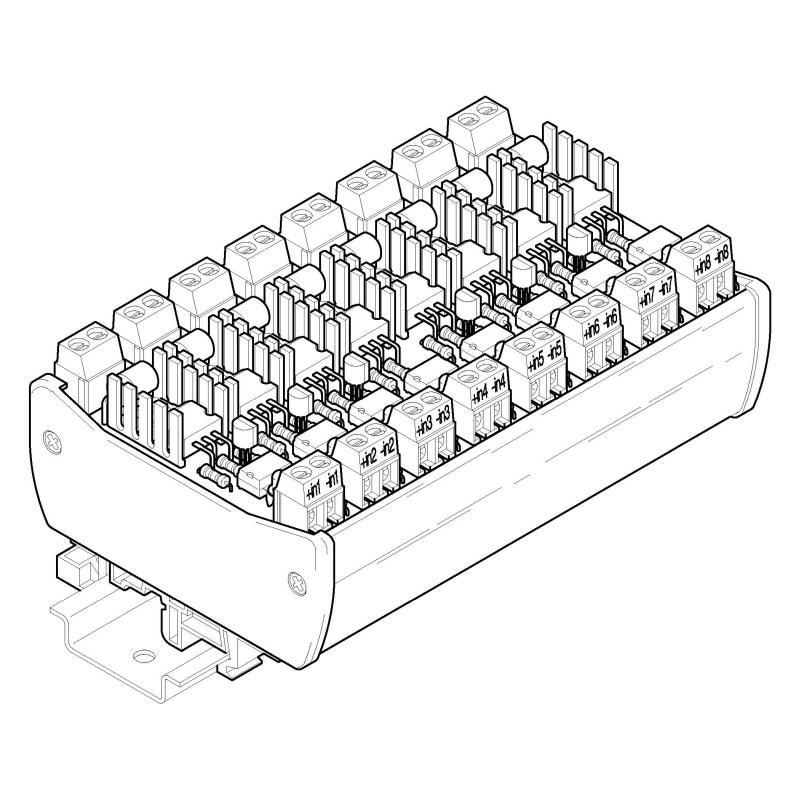

SA8-05-33, 8 x DC spínač 50V= / 2A

Spínací modul SA8-05-33 je určen pro elektrické oddělení a spínání stejnosměrných proudů v obvodech řídicích a regulačních systémů a všude tam, kde vyhoví jeho funkce. Výstup modulu je možné zapojovat do série s jinými spínači a to i kontaktními. Lze jej s výhodou využít pro posílení a elektrické oddělení výstupů elektronických zařízení. Vstupy modulu jsou od výstupních obvodů opticky odděleny. Konstrukčně je modul SA8-05-33 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

spínané napětí jmenovité................................................. 35V=

spínaný proud jmenovitý.................................................... 2A=

ztrátový výkon ²⁾........................................................ cca 16W

napětí pro vybuzení vstupu.......................................... 3 až 5V=

vstupní proud........................................................... 4 až 6 mA

čas pro sepnutí......................................................... max. 2ms

čas pro vypnutí......................................................... max. 1ms

kmitočet spínání..................................................... max. 500Hz

jištění....................................................... tavná pojistka F2.5A

izolační napětí vstup/výstup........................................ 500V_RMSV

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

rozměry (Š x V x D)....................................... 78 x 60 x 124mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.2kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾: Platí pro celý modul.
