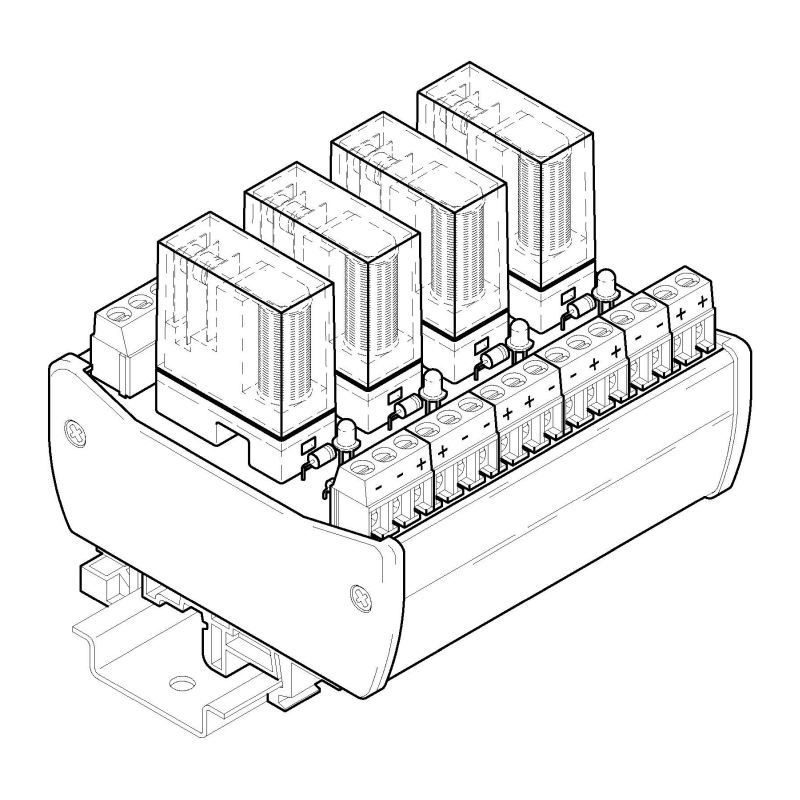

RD4-24-34, 4x relé v patici, cívka 24V=, 1P, 250V~ / 5A

Reléový modul RD4-24-34 je určen především pro spínání zátěží v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Lze jej s výhodou využít pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení. Svorky pro připojení cívek relé jsou zdvojeny, pro usnadnění propojení společného potenciálu. Konstrukčně je reléový modul RD4-24-34 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé........................................... 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 4000V

izolační vzdálenost cívka/kontakt....................................... 8mm

jmenovité napětí cívky relé............................................... 24V=

pracovní napětí cívky relé........................................ 16 až 35V=

příkon cívky relé........................................................ max. 1W

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).......................................... 78 x 77 x 87mm

montážní poloha............................................................. svislá

hmotnost........................................................................ 0.3kg

pracovní prostředí................ normální bez mechanických nečistot

                                                            bez žíravých par a plynů

                                                         relativní vlhkost 20 až 80%

                                                        absolutní vlhkost do 40g/m³

                                                   barometrický tlak 75 až 125kPa
