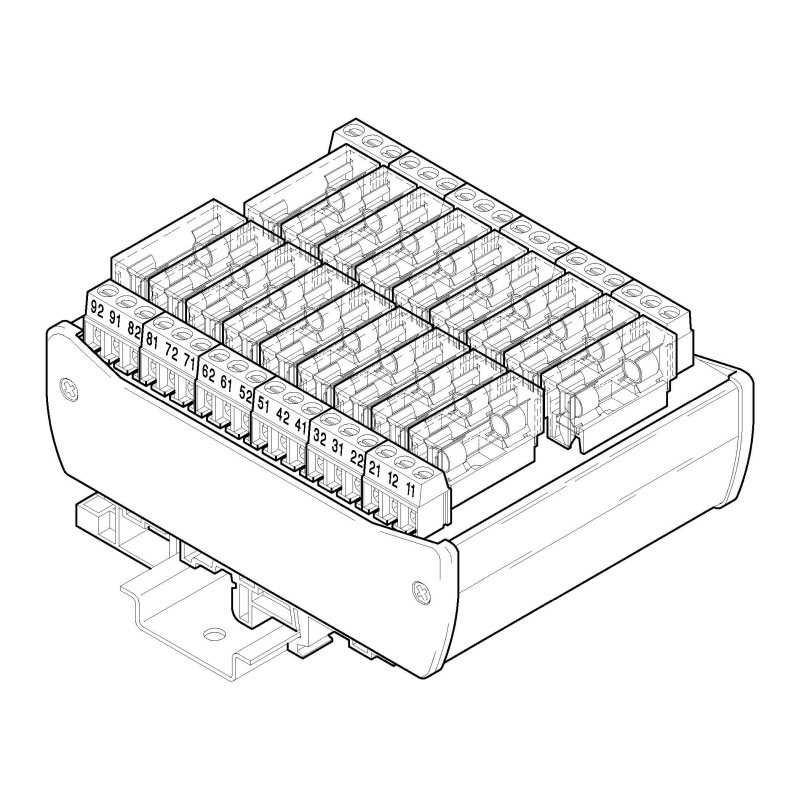

P2-18, pojistkový modul pro trubičkové pojistky 5x20mm

Pojistkový modul P2-18 je určen jako držák osmnácti trubičkových pojistek Ø5x20mm. Využití najde při jištění více okruhů obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho proudová zatížitelnost. Modul byl navrhnut jako náhrada pojistkových držáků typu ‘REMOS’, které bylo nutné montovat na pomocný nosník. Konstrukčně je pojistkový modul P2-18 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

počet pojistek na modulu...................................................... 18

druh pojistky........................................... trubičková Ø5 x 20mm

napětí na pojistce jmenovité............................................ 230V~

proud pojistky jmenovitý............................................ max. 6.3A

přechodový odpor držáku......................................... max. 10mΩ

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)........................................ 107 x 45 x 84mm

montážní poloha.............................................................. svislá

hmotnost....................................................................... 0.20kg

pracovní prostředí................ normální bez mechanických nečistot

                                                            bez žíravých par a plynů

                                                         relativní vlhkost 20 až 80%

                                                        absolutní vlhkost do 40g/m³

                                                   barometrický tlak 75 až 125kPa
