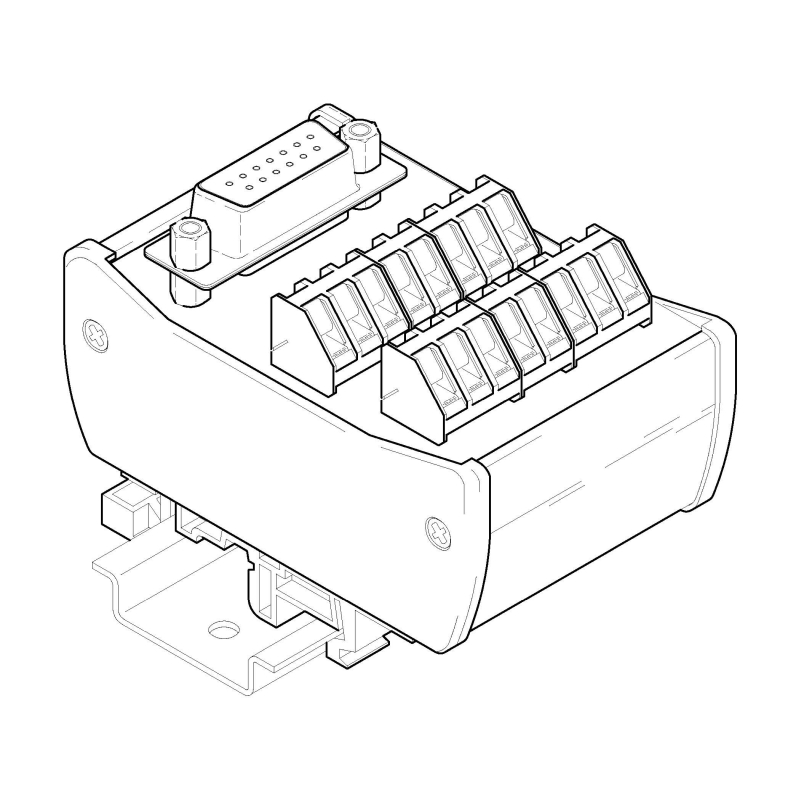

MC15-F, připojovací modul, konektor D-SUB 15 pinů

Připojovací modul MC15-F je určen pro šroubové připojení jednotlivých vodičů ke konektoru D-SUB. Modul je mimo jiné vhodný jako redukce mezi vícepólovými kabely řídicích systémů a běžnými propojovacími vodiči. Konstrukčně je připojovací modul MC15-F určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

provozní napětí............................................................... 250V

provozní proud 1 kontaktem................................................. 1A

přechodový odpor............................................ do 10mW při 1A

mechanická odolnost konektoru................................... 500 cyklů

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).......................................... 78 x 55 x 36mm

montážní poloha............................................................. svislá

hmotnost...................................................................... 0.15kg

pracovní prostředí............... normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
