GI-0/20-0/20, převodník 0 až 20mA na 0 až 20mA

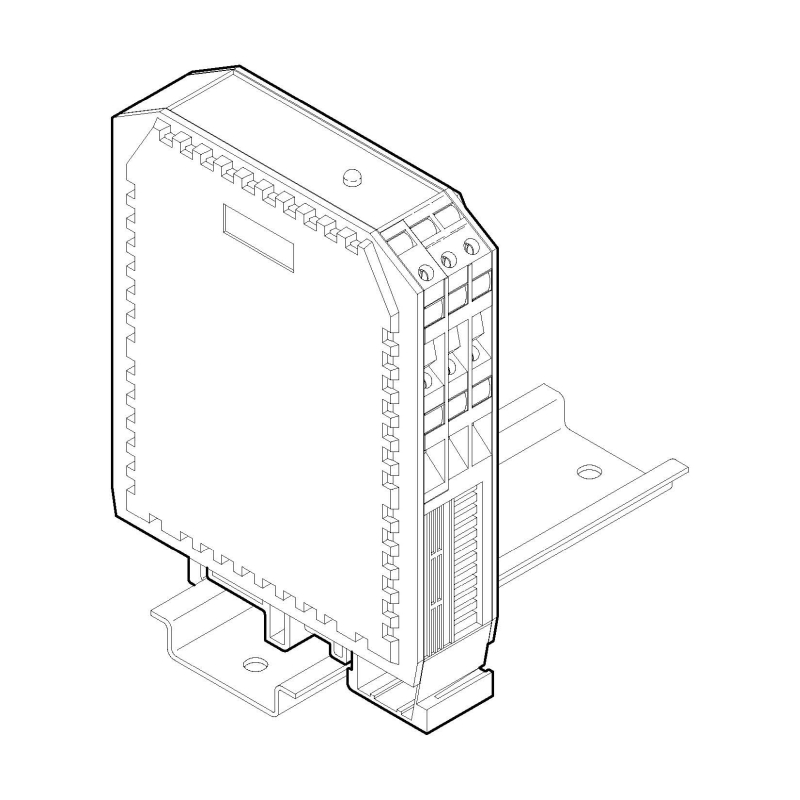

Převodník je určen ke zpracování a elektrickému oddělení spojitých analogových signálů v obvodech řídicích a regulačních systémů. Vstup modulu je vhodný pro zpracování unifikovaného signálu 0 až 20mA. Výstup modulu je schopen přímo budit proudovou smyčku signálem 0 až 20mA. Napájecí napětí modulu je elektricky odděleno od vstupních i výstupních obvodů vestavěným transformátorkem. Vstupní obvody modulu jsou od výstupních obvodů opticky odděleny (Photoelectricity Isolation). Konstrukčně je modul GI-0/20-0/20 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napájecí napětí..................................... 230V~ ±10%

kmitočet napájecího napětí...................................... 50Hz±20%

příkon..................................................................... max. 1VA

jištění..................................................... tavná pojistka T0.10A

vstupní odpor.................................................................. 250Ω

vstupní proud.......................................................... 0 až 20mA

odpor výstupní proudové smyčky................................. do 350Ω

výstupní proud........................................................ 0 až 20mA

linearita přenosu vstup/výstup......................................... ±0.2%

izolační napětí vstup/výstup.......................................... 2500V=

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)...................................... 75 x 100 x 23mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí.............. normální bez mechanických nečistot

                                                          bez žíravých par a plynů

                                                       relativní vlhkost 20 až 80%

                                                      absolutní vlhkost do 40g/m³

                                                 barometrický tlak 75 až 125kPa
