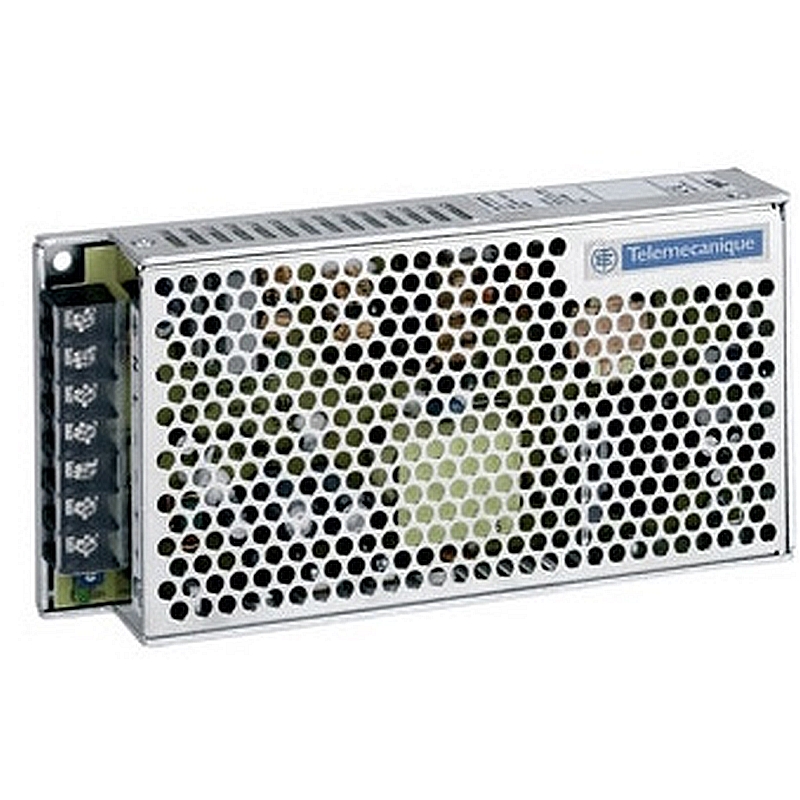

zdroj 24V / 4.2A, typ ABL1RPM24042, Schneider Electric

Zdroj ABL1RPM24042 ekonomické řady je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Pro jeho konstrukční provedení je ideálním partnerem například pro PLC. Konstrukčně je zdroj ABL1RPM24042 určen pro montáž do skříní elektrických rozváděčů přímo na montážní plech, nebo pomocí adaptéru na DIN lištu 35mm.

Parametry_______________________________

vstupní napětí.................................................... 100 až 240V~

kmitočet vstupního napětí....................................... 47 až 63Hz

vstupní proud............................... 1.7A (100V~) / 0.7A (240V~)

proud při zapnutí............................................................ <50A

účiník............................................................................... 0.7

překlenutí výpadku sítě................................................... 10ms

výstupní napětí........................ 24V= nastavitelné 21.6 až 26.4V

zvlnění výstupního napětí............................................ <200mV

výstupní proud jmenovitý.................................................. 4.2A

jištění........................................... výstup, elektronické ochrany

        ....................................................... proti zkratům, trvalá

        ................................................................ proti přetížení

        ................................................ proti tepelnému přetížení

        .................................................................. proti podpětí

         .................................. vstup, tavná pojistka (zabudovaná)

připojovací svorky................. šroubové, pro průřez 0.25 až 4mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 98 x 38 x 200mm

montážní poloha........................................... svislá i vodorovná

hmotnost.................................................................... 0.64kg

pracovní prostředí.............. normální bez mechanických nečistot

                                         bez žíravých par a plynů

                                         relativní vlhkost max. 90%

                                         vibrace EN61131-2

certifikace.......................................................... cULus - TÜV

vyhovuje normám ................................  bezpečnost EN60950-1

                                      EMC EN55011, EN55022, EN61000-3-3
