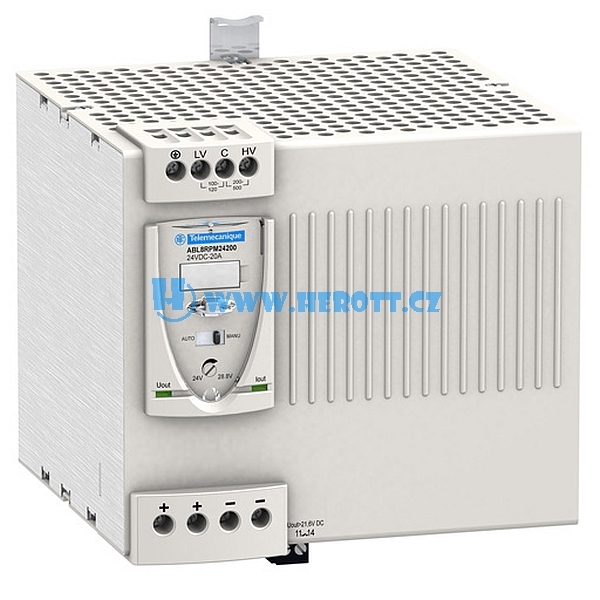

zdroj 24V / 20A, typ ABL8RPM24200, Schneider Electric

Zdroj ABL8RPM24200 je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Pro jeho konstrukční provedení je ideálním partnerem například pro PLC. Konstrukčně je napájecí zdroj ABL8RPM24200 určen pro montáž do skříní elektrických rozváděčů na DIN lištu 35mm.

Parametry_______________________________

vstupní napětí ................................................... 100 až 240V~

minimální vstupní napětí ................................................ 85V~

kmitočet vstupního napětí....................................... 47 až 63Hz

příkon......................................... 8.4A (120V~) / 4.4A (230V~)

proud při zapnutí........................................................... <30A

účiník........................................................................... >0.69

překlenutí výpadku sítě......... >=20ms (120V~) >=40ms (230V~)

výstupní napětí.................................. nastavitelné 24 až 28.8V=

zvlnění výstupního napětí............................................ <200mV

výstupní proud jmenovitý.................................................. 20A

jištění.......................................... výstup, elektronické ochrany

         .......................................... přetížení, 1.5 In po dobu 4s

        ............................................................ přepětí, U>30V=

         ........................................................ podpětí, U<21.6V=

připojovací svorky.................. šroubové, pro průřez 0.5 až 4mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x H).................................... 146 x 143 x 145mm

montážní poloha............................................................ svislá

hmotnost...................................................................... 1.6kg

pracovní prostředí............... normální bez mechanických nečistot

                                          bez žíravých par a plynů

                                          relativní vlhkost max. 90%

                                          vibrace EN61131-2

certifikace.................................................................... cULus

vyhovuje normám .............................. bezpečnost EC/EN60950

                                         LVD 2006/95/EC, EMC 2004/108/EC
