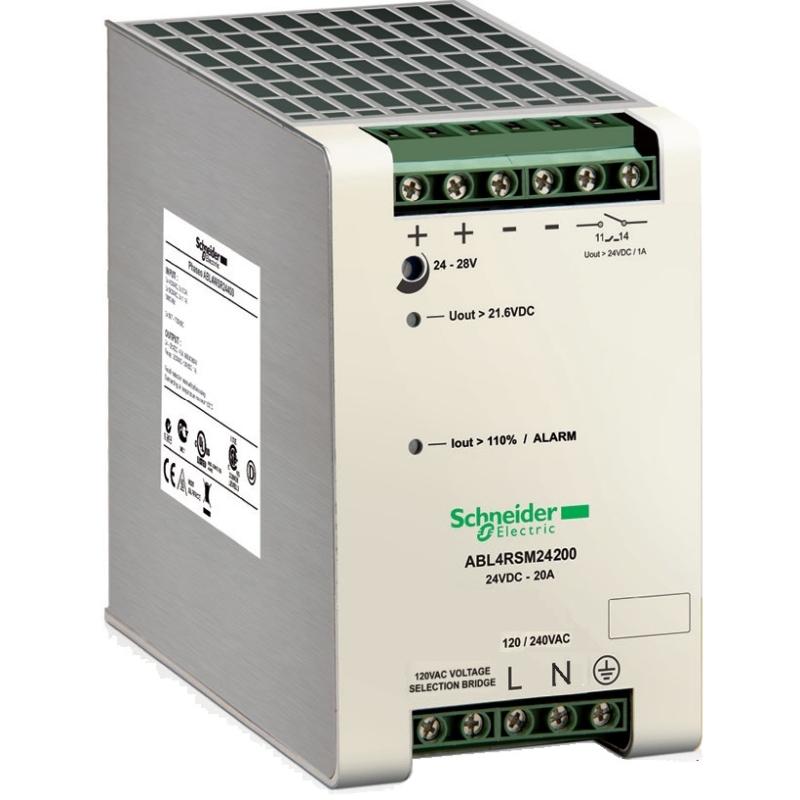

zdroj 24V / 20A, typ ABL4RSM24200, Schneider Electric

Zdroj ABL4RSM24200 je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Pro jeho konstrukční provedení je ideálním partnerem například pro PLC. Konstrukčně je napájecí zdroj ABL4RSM24200 určen pro montáž do skříní elektrických rozváděčů na DIN lištu 35mm.

Parametry_______________________________

vstupní napětí (bez propojky 120VAC)............................. 230V~

minimální vstupní napětí (bez propojky 120VAC).............. 185V~

vstupní napětí (s propojkou 120VAC).............................. 120V~

minimální vstupní napětí (s propojkou 120VAC)................. 90V~

kmitočet vstupního napětí....................................... 47 až 63Hz

příkon.......................................... 8.4A (120V~) / 4.4A (230V~)

proud při zapnutí............................................................ <35A

účiník............................................................................ >0.75

překlenutí výpadku sítě......... >=12ms (120V~) >=20ms (230V~)

výstupní napětí.................................. nastavitelné 24 až 27.8V=

zvlnění výstupního napětí.............................................. <50mV

výstupní proud jmenovitý................................................... 20A

jištění........................................... výstup, elektronické ochrany

.......................................... přetížení, 1.5 In po dobu 30s

............................................................ přepětí, U>32V=

........................................................ podpětí, U<21.6V=

připojovací svorky................... šroubové, pro průřez 0.5 až 6mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x H)..................................... 80 x 127 x 139mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 1.3kg

pracovní prostředí............... normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost max. 90%

vibrace EN61131-2

certifikace.................................................................... cULus

vyhovuje normám .............................. bezpečnost EC/EN60950

LVD 2006/95/EC, EMC 2004/108/EC
