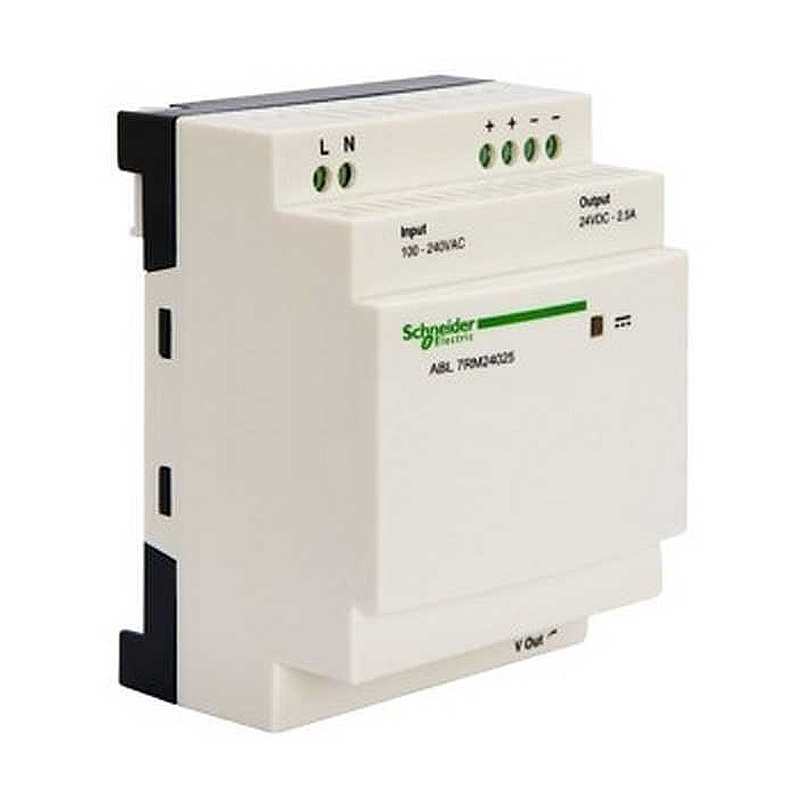

zdroj 24V / 2.5A, typ ABL7RM24025, Schneider Electric

Zdroj ABL7RM24025 je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Pro jeho konstrukční provedení je ideálním partnerem například pro programovatelné relé Zelio Logic. Konstrukčně je zdroj ABL7RM24025 určen pro montáž do skříní elektrických rozváděčů na DIN lištu nebo pro montáž na montážní plech pomocí výsuvných úchytek s otvory.

Parametry_______________________________

vstupní napětí.................................................... 100 až 240V~

kmitočet vstupního napětí....................................... 47 až 63Hz

vstupní proud............................... 1.2A (100V~) / 0.7A (240V~)

proud při zapnutí........................................... 90A po dobu 1ms

účiník............................................................................... 0.5

překlenutí výpadku sítě................................................... 10ms

výstupní napětí........................ 24V= nastavitelné 22.8 až 28.8V

zvlnění výstupního napětí.............................................. 200mV

výstupní proud jmenovitý.................................................. 2.5A

jištění........................................... výstup, elektronické ochrany

        ........................................ zkrat, trvalý – tepelná ochrana

        ....................................... nadproud (studený stav), 1.6 In

        ....................................................... podpětí, Uvýst.<19V

        ............................. vstup, tavná pojistka T3.15A na vstupu

připojovací svorky.............. šroubové, pro průřez 0.14 až 2.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 100 x 60 x 72mm

montážní poloha............................................................ svislá

hmotnost.................................................................. 0.255kg

pracovní prostředí.............. normální bez mechanických nečistot

                                         bez žíravých par a plynů

                                         relativní vlhkost max. 95%

                                         vibrace EN61131-2, IEC68-2-6, test Fc

certifikace...................................................... UL - CSA - TÜV

vyhovuje normám ........  bezpečnost EN60950 – EN61131-2/A11

                                                    EMC EN50081-2, EN50082-2
