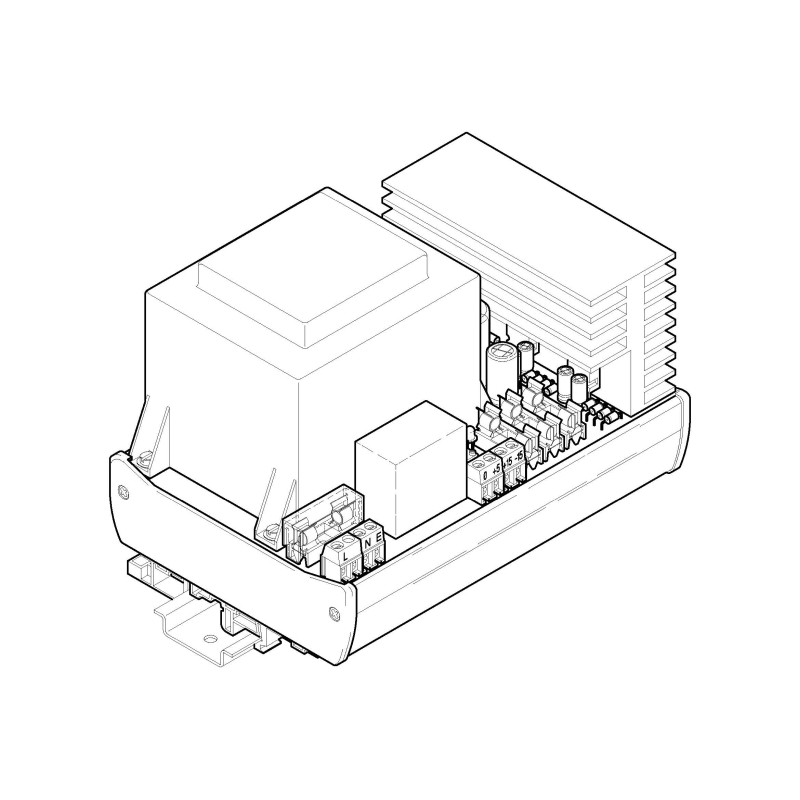

Z55-99, tříhladinový zdroj 5V a ±15V

Zdroj Z55-99 je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Zdroj poskytuje tři výs... celý popis
Dostupnost
není skladem - kontaktujte nás
3 160,52 Kč
2 612,00 Kč
bez DPH
ks
Číslo produktu:034
Kompletní specifikace

Zdroj Z55-99 je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Zdroj poskytuje tři výstupní stabilizovaná napětí o proti společné ‘nulové’ svorce. Konstrukčně je zdroj Z55-99 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Vstupní napětí:230V~ ±5%
Kmitočet vstupního napětí:50Hz ±20%
Příkon:max. 70VA
1. výstupní napětí:+5V= ±100mV
2. výstupní napětí:+15V= ±250mV
3. výstupní napětí:-15V= ±250mV
Zvlnění výstupního napětí:10mV
Výstupní proud jmenovitý pro +5V:2A
Výstupní proud zkratový pro +5V:cca 2.4A
Výstupní proud jmenovitý pro +15V:1A
Výstupní proud zkratový pro +15V:cca 1.5A
Výstupní proud jmenovitý pro -15V:0.5A
Výstupní proud zkratový pro -15V:cca 1.5A
Jištění:elektronické ochrany
 tavná pojistka T0.4A na vstupu
 tavná pojistka F2.5A na výstupu +5V
 tavná pojistka F1.25A na výstupu +15V
 tavná pojistka F1A na výstupu -15V
Připojovací svorky:šroubové, pro průřez 0.05 až 1.5mm2
Elektrické krytí:IP20
Odolnost proti přepětí:kategorie II
Rozměry (Š x V x D):107 x 112 x 160mm
Montážní poloha:svislá
Hmotnost:2.5kg
Pracovní prostředí:normální bez mechanických nečistot
 bez žíravých par a plynů
 relativní vlhkost 20 až 80%
 absolutní vlhkost do 40g/m3
 barometrický tlak 75 až 125kPa
Parametry
VýrobceNewte spol. s r. o.
1. výstupní napětí+5V=
2. a 3. výstupní napětí±15V=
Napájecí napětí, 1 fázové230V 50Hz
