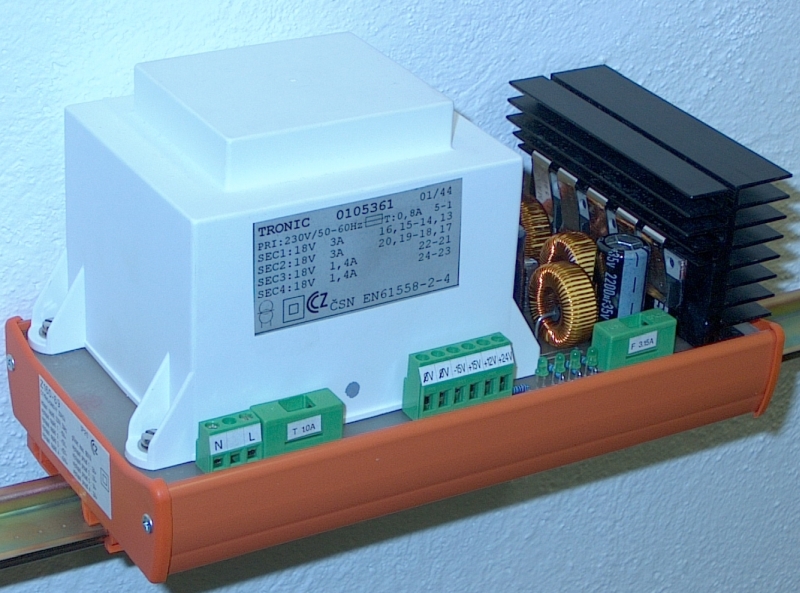

Z160-89, čtyřhladinový zdroj ±15V, +12V a +24V




Dostupnost: 1 až 2 týdny
Číslo produktu: 049
Výrobce: Newte
Parametr 1: první a druhé výstupní napětí ±15V= / 2A
Parametr 2: třetí výstupní napětí +12V= / 1A
Parametr 3: čtvrté výstupní napětí +24V= / 2A
cena bez DPH: Kč 4 147,00
cena s DPH (21 %):
Kč 5 017,87

do košíku:
  ks

Zdroj Z160-89 je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Zdroj poskytuje tři výstupní stabilizovaná napětí a jedno výstupní nestabilizované o proti společné ‘nulové’ svorce. Konstrukčně je zdroj Z160-89 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí...................................................... 230V~ ±10%

kmitočet vstupního napětí....................................... 50Hz ±20%

příkon.................................................................. max. 180VA

1. výstupní napětí............................................... -15V ±200mV

2. výstupní napětí.............................................. +15V ±200mV

3. výstupní napětí.............................................. +12V ±200mV

zvlnění výstupního napětí 1 až 3...................................... 30mV

4. výstupní napětí.................................... +24V nestabilizované

zvlnění výstupního napětí 4................ 10mV až 3.5V dle zatížení

1. výstupní proud jmenovitý -15V.......................................... 2A

1. výstupní proud zkratový -15V..................................... cca 4A

2. výstupní proud jmenovitý +15V......................................... 2A

2. výstupní proud zkratový +15V.................................... cca 4A

3. výstupní proud jmenovitý +12V......................................... 1A

3. výstupní proud zkratový +12V.................................... cca 2A

4. výstupní proud jmenovitý +24V......................................... 2A

4. výstupní proud zkratový +24V................................. cca 3.5A

jištění............................ elektronické ochrany pro výstup 1 až 3

................................ tavná pojistka F 3.15A na výstupu 4

....................................... tavná pojistka T1.0A na vstupu

připojovací svorky................... šroubové, pro průřez 0.5 až 4mm2

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).................................... 107 x 130 x 210mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 2.5kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m3

barometrický tlak 75 až 125kPa
