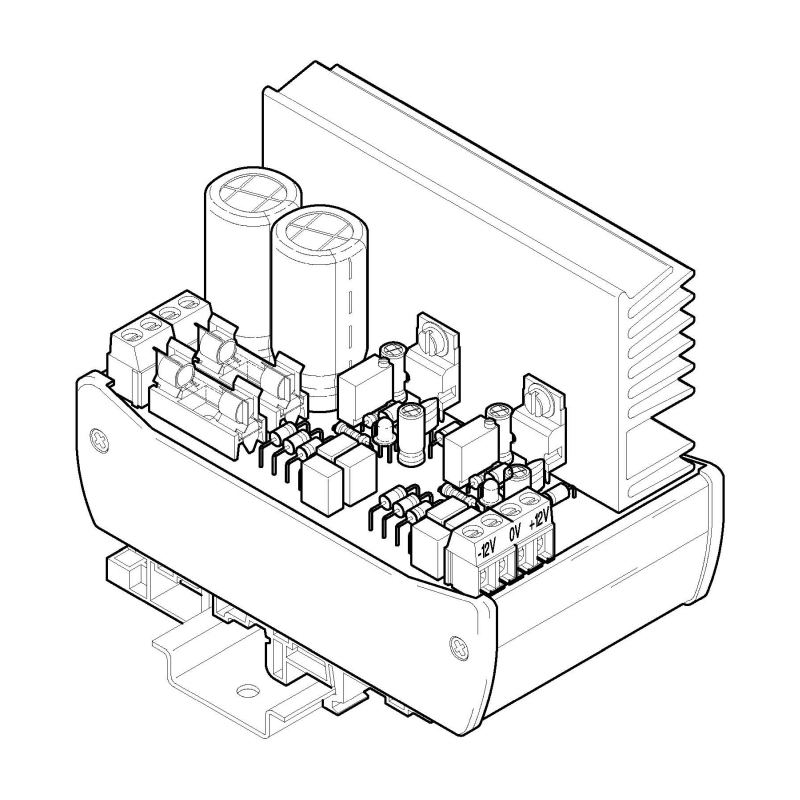

Y2-15-15-N, usměrňovač a stabilizátor ±15V / 0.7A

Stabilizátor Y2-15-15-N je zdroj dvou malých stejnosměrných napětí opačné polarity, napájený ze dvou střídavých napětí. Je určen pro symetrické napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je stabilizátor Y2-15-15-N určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

první vstupní napětí jmenovité........................................... 17V~

první vstupní napětí minimální........................................... 15V~

první vstupní napětí maximální ²⁾....................................... 23V~

druhé vstupní napětí jmenovité......................................... 17V~

druhé vstupní napětí minimální......................................... 15V~

druhé vstupní napětí maximální ²⁾..................................... 23V~

kmitočet vstupního napětí....................................... 50Hz ±20%

první výstupní napětí......................................... +15V= ±100mV

druhé výstupní napětí........................................ -15V= ±100mV

zvlnění výstupního napětí................................................ 10mV

první výstupní proud jmenovitý........................................... 0.7A

první výstupní proud zkratový ³⁾................................... cca 1.5A

druhý výstupní proud jmenovitý......................................... 0.7A

druhý výstupní proud zkratový ³⁾.................................. cca 1.5A

jištění...................................................... elektronické ochrany

....................................... tavná pojistka T1.6A na vstupu

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 107 x 90 x 68mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.3kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾: Pro teplotu okolí 30°C a výstupní proud 0.7A. Vstupní napětí však může být i vyšší (ne více než 30V~), ale při součastné redukci výstupního proudu. Pro určení vstupního napětí a výstupního proudu platí následující vztah U_vst. = [ (12 : I_výst.)+ 12 ] x 0.68.

pozn.³⁾: Doba trvání zkratu nesmí překročit 60s.
