Y1-12S, usměrňovač a stabilizátor 12V / 1A

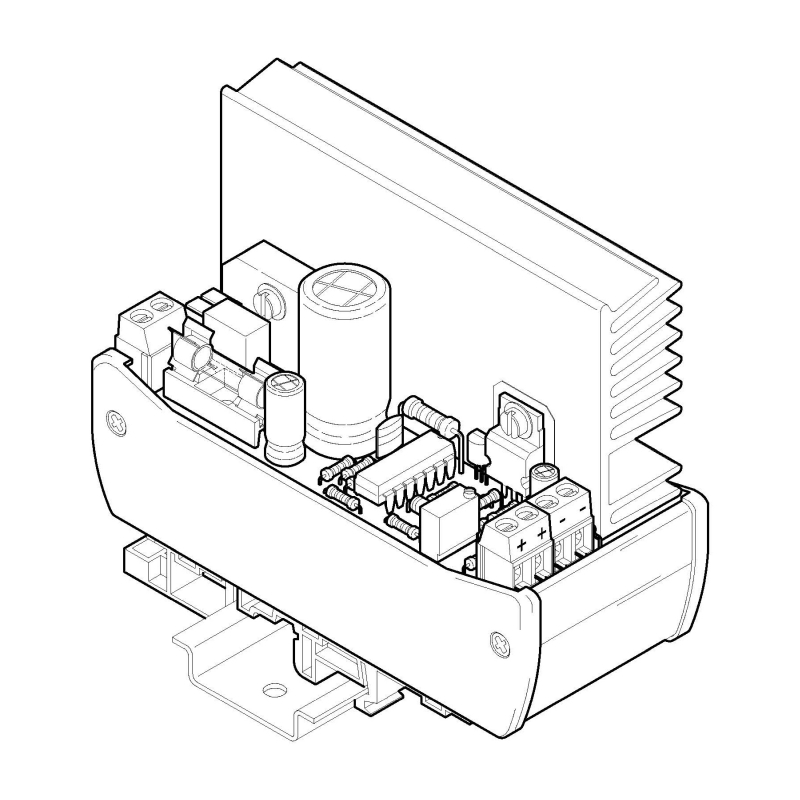

Stabilizátor Y1-12S je zdroj malého stejnosměrného napětí napájený z malého střídavého napětí. Je určen pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je stabilizátor Y1-12S určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí jmenovité ²⁾............................................... 14V~

vstupní napětí minimální.................................................. 12V~

vstupní napětí maximální ³⁾.............................................. 17V~

kmitočet vstupního napětí....................................... 50Hz ±20%

výstupní napětí.................................................. 12V= ±100mV

zvlnění výstupního napětí................................................ 10mV

výstupní proud jmenovitý..................................................... 1A

výstupní proud zkratový ⁴⁾........................................... cca 0.7A

jištění...................................................... elektronické ochrany

....................................... tavná pojistka T1.6A na vstupu

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 107 x 90 x 50mm

montážní poloha............................................................. svislá

hmotnost..................................................................... 0.25kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾: Stabilizátor může být napájen i stejnosměrným napětím. Pro hodnoty vstupního napětí platí, že  k udanému střídavému napětí se přičtou 4V (například vstupní napětí jmenovité, bude při stejnosměrném napájení 14+4=18V). Kladný potenciál vstupního stejnosměrného napětí se připojuje na svorku ‘~B’ a záporný potenciál je připojen na svorku ‘~A'.

pozn.³⁾: Pro teplotu okolí 30°C a výstupní proud 1A. Vstupní napětí však může být i vyšší (ne více než 30V~), ale při součastné redukci výstupního proudu. Pro určení vstupního napětí a výstupního proudu platí následující vztah U_vst. = [ (12 : I_výst.)+ 12 ] x 0.71.

pozn.⁴⁾: Pro teplotu okolí 30°C a vstupním napětí 14V~. Zkratový proud se snižuje s rostoucí teplotou a při větším vstupním napětí.
