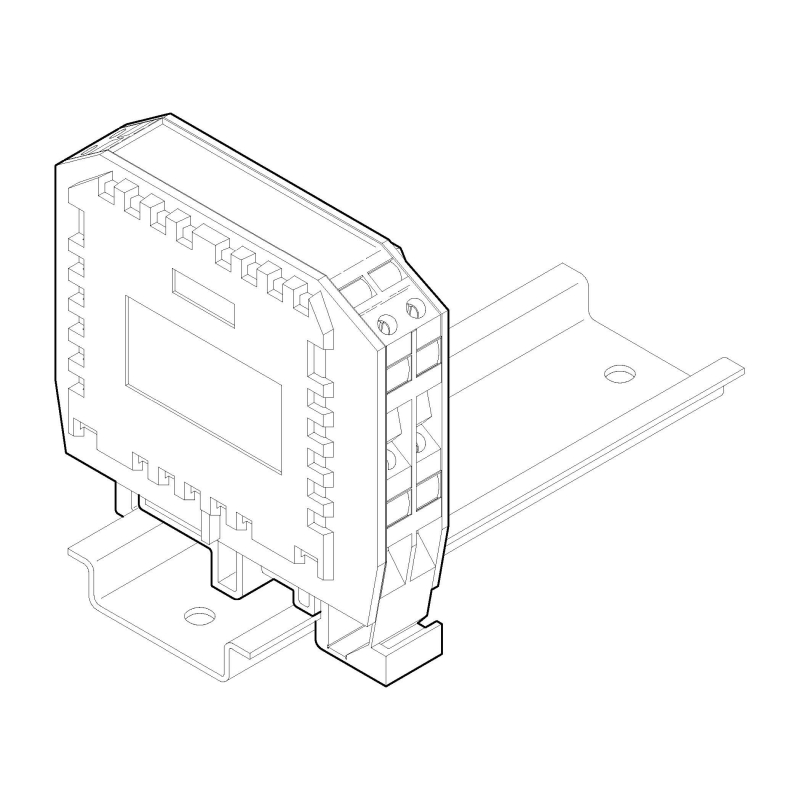

U2, usměrňovač 1A

Usměrňovač U2 je určen jako zdroj stejnosměrného napětí, napájený střídavým napětím, pro napájení pomocných obvodů řídicích a regulačních systémů, napájení cívek elektromagnetických ventilů, brzd, spojek, popřípadě i jiných zařízení, kde vyhoví jeho funkce a výstupní proud. Usměrňovač U2 není vybaven výstupním filtračním kondenzátorem, pokud je filtrace výstupního napětí nutná, připojuje se kondenzátor paralelně k výstupním svorkám. Konstrukčně je usměrňovač U2 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí...................................................... 12 až 230V~

kmitočet vstupního napětí....................................... 50Hz ±20%

výstupní proud jmenovitý..................................................... 1A

výstupní napětí ²⁾...................................... 0.85 x vstupní napětí

filtrační kondenzátor ³⁾.......................................... max. 2200µF

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

odolnost proti přepětí.............................................. kategorie II

elektrické krytí................................................................. IP20

rozměry (Š x V x D)......................................... 62 x 65 x 18mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾: Bez filtračního kondenzátoru na výstupu, s filtračním kondenzátorem je výstupní napětí 1.4 x vstupní napětí (platí bez zatížení).

pozn.³⁾: Platí pro napětí do 35V~ na vstupu, pro napětí 230V~ je maximální kapacita pouze 470µF.
