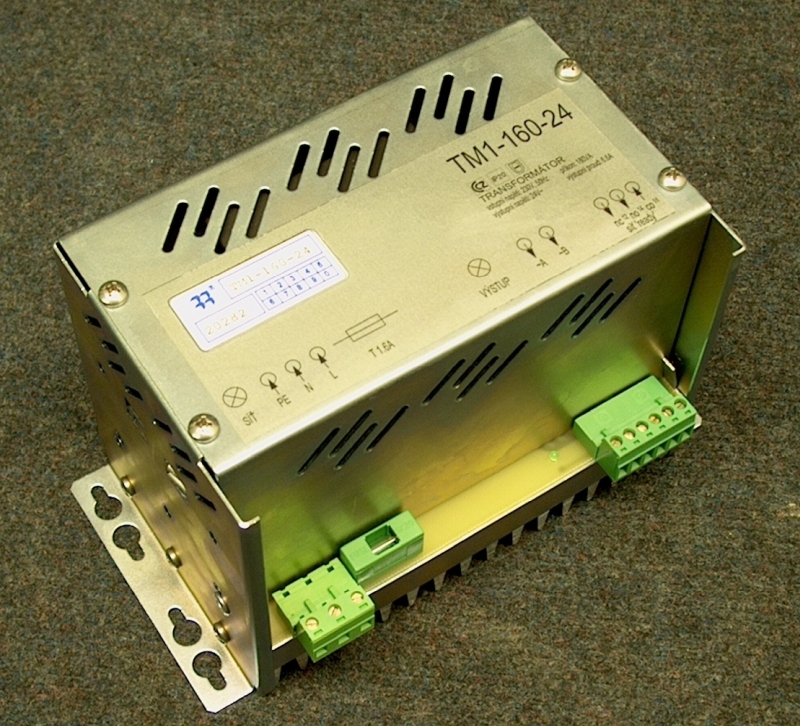

TM1-160-24, transformátor 24V~ / 6.6A

Transformátor TM1-160-24 je určen jako zdroj malého napětí, vhodný mimo jiné pro napájení stabilizátorů řady Y1, Y2, Y3, Y4 či nabíječe N5-24SWM. Lze jej také využít pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je transformátor TM1-160-24 určen pro montáž do skříní elektrických rozváděčů na standardní montážní plech.

Parametry_______________________________

vstupní napětí........................................................ 230V ±10%

kmitočet vstupního napětí....................................... 50Hz ±20%

příkon.................................................................. max. 180VA

výstupní napětí jmenovité................................................. 24V~

výstupní napětí naprázdno................................................ 28V~

výstupní proud jmenovitý.................................................. 6.6A

jištění....................................... tavná pojistka T 1.6A na vstupu

připojovací svorky................. šroubové, pro průřez 0.05 až 4mm²

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

stupeň znečistění................................................................. 1

rozměry (Š x V x D).................................... 113 x 123 x 195mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 3.8kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
