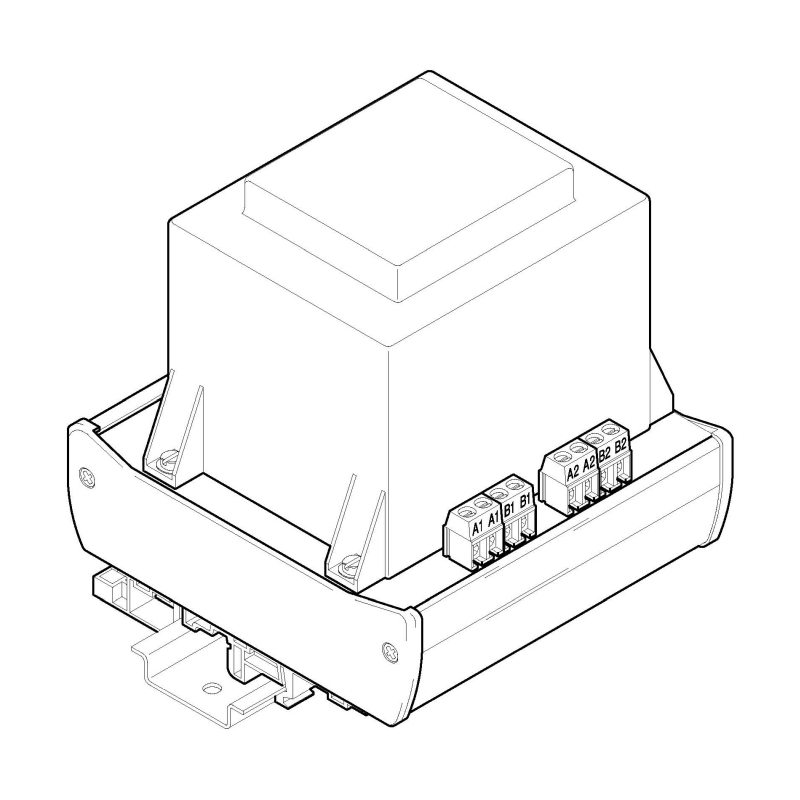

T2-80-18, transformátor 2x16.5V~ / 2.4A

Modul s transformátorem T2-80-18 je určen jako zdroj malého napětí, vhodný mimo jiné pro napájení stabilizátorů řady Y1, Y2, Y3, Y4 a usměrňovače U1. Lze jej také využít pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je modul s transformátorem T2-80-18 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí........................................................ 230V ±10%

kmitočet vstupního napětí....................................... 50Hz ±20%

příkon................................................................... max. 90VA

první výstupní napětí jmenovité...................................... 16.5V~

první výstupní napětí naprázdno........................................ 18V~

první výstupní proud jmenovitý........................................... 2.4A

druhé výstupní napětí jmenovité..................................... 16.5V~

druhé výstupní napětí naprázdno...................................... 18V~

druhý výstupní proud jmenovitý......................................... 2.4A

jištění..................................... tavná pojistka T 0.63A na vstupu

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).................................... 107 x 112 x 105mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 1.9kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
