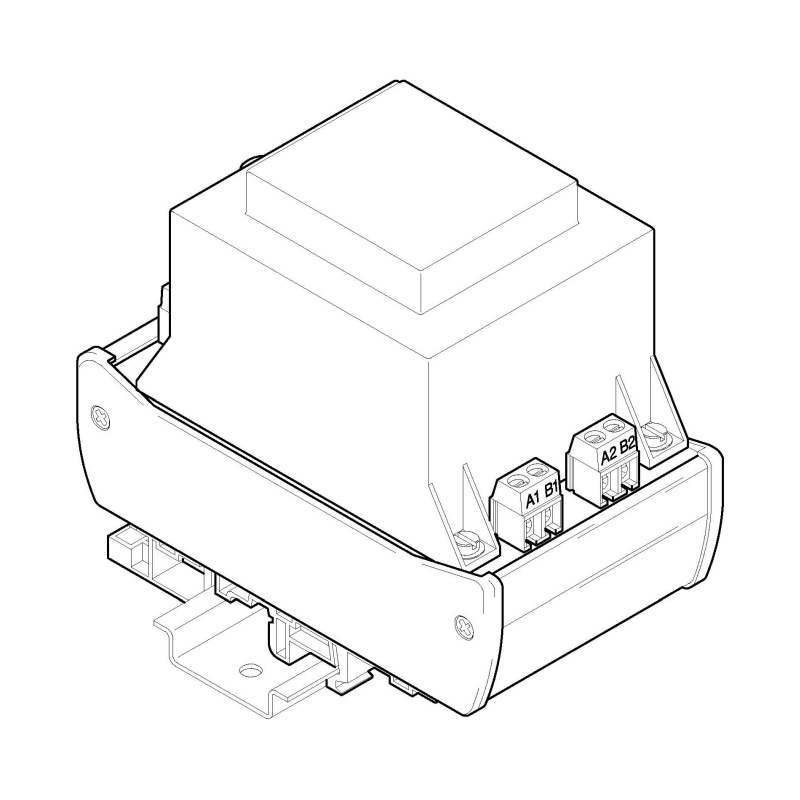

T2-45-24, transformátor 2x24V~ / 0.9A

Modul s transformátorem T2-45-24 je určen jako zdroj malého napětí, vhodný mimo jiné pro napájení stabilizátorů řady Y1, Y2, Y3, Y4 a usměrňovače U1. Lze jej také využít pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je modul s transformátorem T2-45-24 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí........................................................ 230V ±10%

kmitočet vstupního napětí....................................... 50Hz ±20%

příkon................................................................... max. 50VA

první výstupní napětí jmenovité......................................... 24V~

první výstupní napětí naprázdno........................................ 28V~

první výstupní proud jmenovitý........................................... 0.9A

druhé výstupní napětí jmenovité........................................ 24V~

druhé výstupní napětí naprázdno....................................... 28V~

druhý výstupní proud jmenovitý......................................... 0.9A

jištění..................................... tavná pojistka T 0.25A na vstupu

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)..................................... 107 x 100 x 65mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 1.3kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
