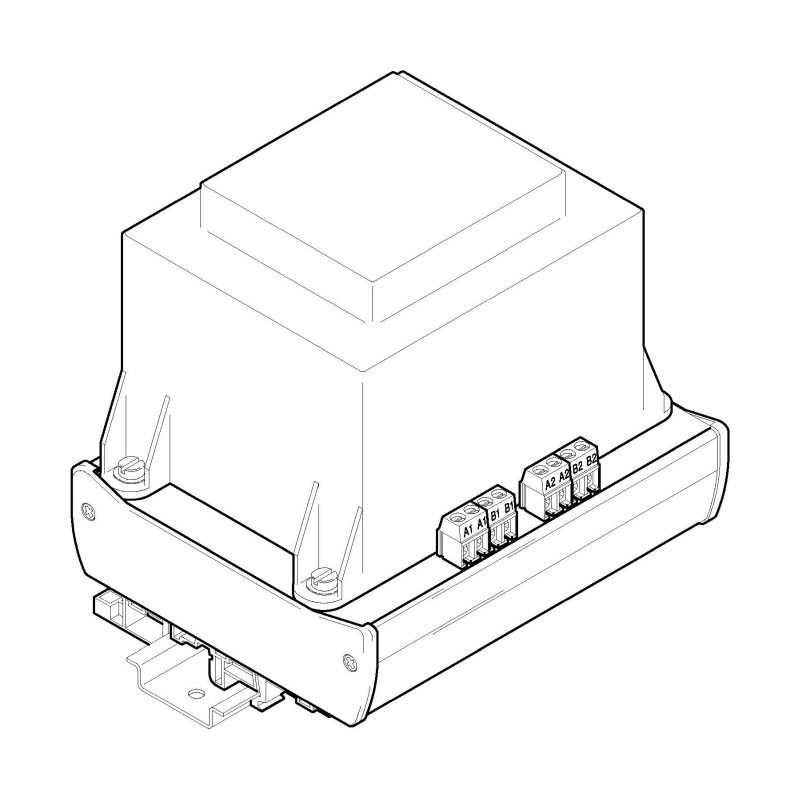

T2-250-24-1, transformátor 2x24V~ / 5.2A

Modul s transformátorem T2-250-24-1 je určen jako zdroj malého napětí, vhodný mimo jiné pro napájení stabilizátorů řady Y1, Y2, Y3, Y4 a usměrňovače U1. Lze jej také využít pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je modul s transformátorem T2-250-24-1 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí........................................................ 400V ±10%

kmitočet vstupního napětí....................................... 50Hz ±20%

příkon.................................................................. max. 270VA

první výstupní napětí jmenovité......................................... 24V~

první výstupní napětí naprázdno........................................ 27V~

první výstupní proud jmenovitý........................................... 5.2A

druhé výstupní napětí jmenovité........................................ 24V~

druhé výstupní napětí naprázdno....................................... 27V~

druhý výstupní proud jmenovitý......................................... 5.2A

jištění.......................................... tavné pojistky T 1A na vstupu

připojovací svorky................. šroubové, pro průřez 0.05 až 4mm²

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).................................... 107 x 145 x 135mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 4.2kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
