T2-17-24, transformátor 2x24V~ / 0.35A

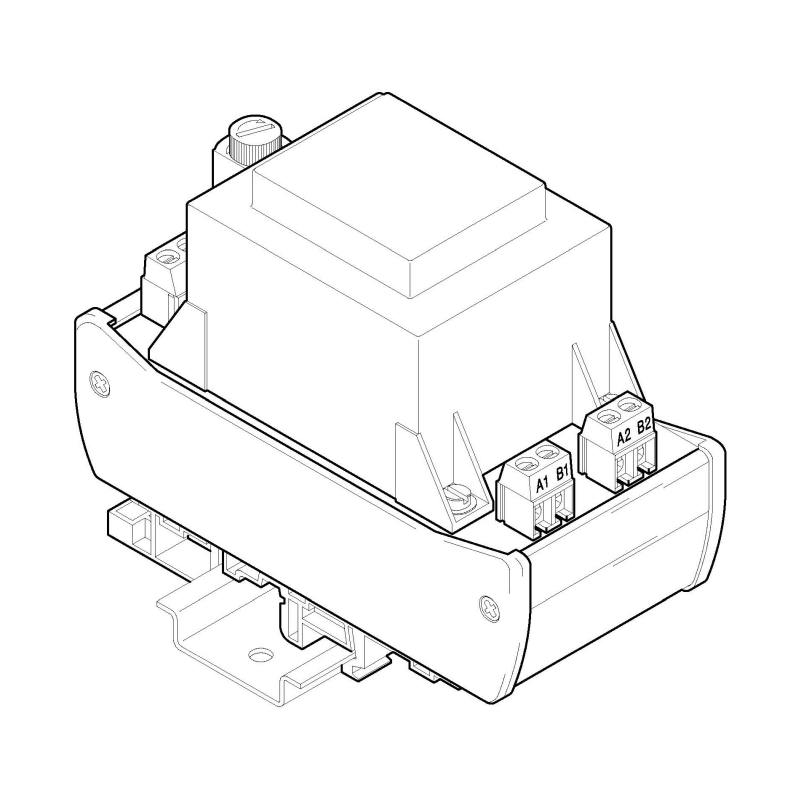

Modul s transformátorem T2-17-24 je určen jako zdroj malého napětí, vhodný mimo jiné pro napájení stabilizátorů řady Y1, Y2 a Y3. Lze jej také využít pro napájení obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho výkon. Konstrukčně je modul s transformátorem T2-17-24 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí........................................................ 230V ±10%

kmitočet vstupního napětí....................................... 50Hz ±20%

příkon................................................................... max. 21VA

první výstupní napětí jmenovité......................................... 24V~

první výstupní napětí naprázdno........................................ 31V~

první výstupní proud jmenovitý......................................... 0.35A

druhé výstupní napětí jmenovité........................................ 24V~

druhé výstupní napětí naprázdno...................................... 31V~

druhý výstupní proud jmenovitý........................................ 0.35A

jištění....................................... tavná pojistka T 0.1A na vstupu

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)....................................... 107 x 82 x 55mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.6kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
