SZ2-12-22, přepínací modul 30V= / 5A

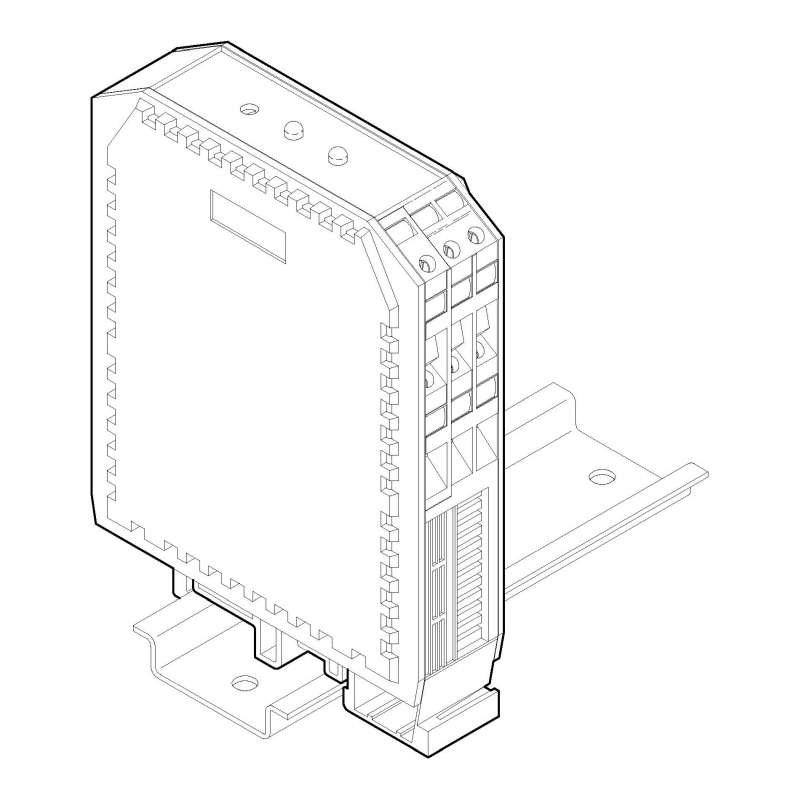

Spínací modul SZ2-12-22 je určen k přepínání zdrojů energie v soustavě zálohovaného napájení. Dva výkonové spínače doplněné řídicími obvody zajišťují při výpadku přepnutí zátěže ze síťového zdroje na akumulátor. Po obnovení výstupního napětí síťového zdroje je zátěž opět připojena na tento zdroj. Při přepnutí na napájení z akumulátoru je napětí sledováno a při vybití pod 10V= je zátěž odpojena. Konstrukčně je modul SZ2-12-22 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

spínané napětí jmenovité................................................. 12V=

spínaný proud jmenovitý..................................................... 5A

ztrátový výkon.......................................................... cca 2.5W

napětí pro přepnutí na akumulátor........... nastavitelné 9 až 13V=

napětí pro odpojení zátěže od akumulátoru....................... 10V=

vstupní proud.................................................................. 5mA

čas pro přepnutí...................................................... max. 5ms

hystereze přepnutí..................................................... ~850mV

úbytek napětí na spínači......................................... 0.6V při 5A

jmenovité napětí na signalizačním výstupu................. 5 až 30V=

jmenovitý proud signalizačního výstupu............................ 50mA

předepsané jištění.................................... tavná pojistka FF10A

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí.................................................................. IP20

rozměry (Š x V x D)........................................ 75 x 100 x 23mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí............... normální bez mechanických nečistot

                                                           bez žíravých par a plynů

                                                        relativní vlhkost 20 až 80%

                                                       absolutní vlhkost do 40g/m³

                                                  barometrický tlak 75 až 125kPa
