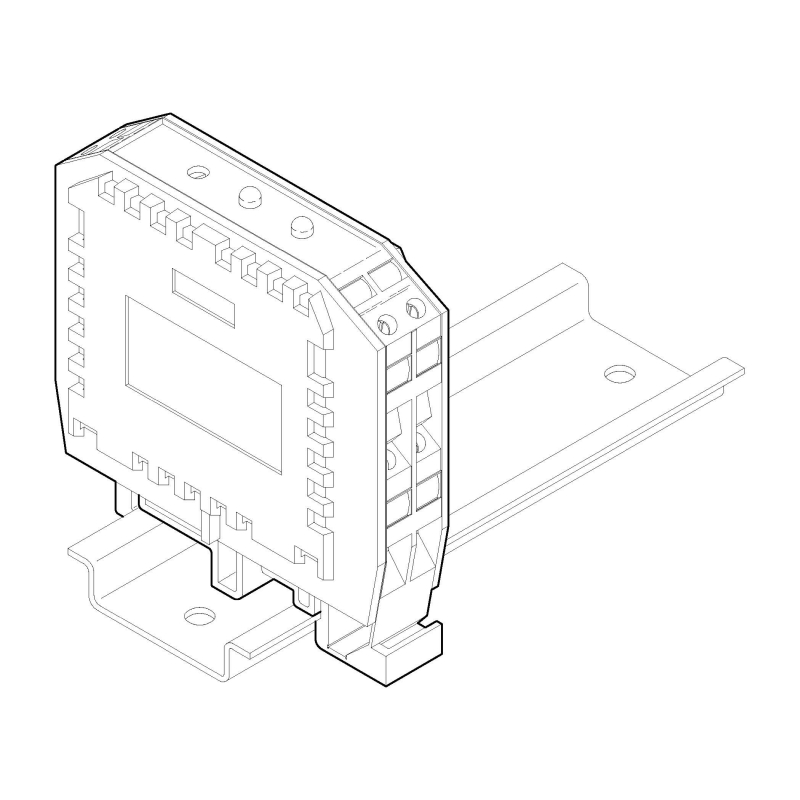

SM2-24-31, astabilní obvod

Astabilní obvod (dále jen AKO) SM2-24-31 je určen pro generování impulsů o frekvencích od 200Hz až do 2kHz. Lze jej použít jako generátor synchronizačních impulsů, případně i jiných signálů a všude tam kde vyhoví jeho funkce. Konstrukčně je MKO SM2-24-31 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

napájecí napětí...................................................... 15 až 30V=

napájecí proud................................................................ 8mA

napětí na výstupním spínači...................................... 5 až 30V=

proud výstupním spínačem............................................. 50mA

napětí na sepnutém spínači............................................ 0.65V

výstupní kmitočet.......................................... 200Hz až 2000Hz

délka výstupní impulsu................................................... 250?s

napětí pro vybuzení vstupu...................................... 15 až 30V=

proud do vstupu...................................... 10mA při napětí 24V=

izolační napětí vstupu/výstupu.................................... 350V_RMSV

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí.................................................................. IP20

rozměry (Š x V x D).......................................... 62 x 65 x 18mm

montážní poloha.............................................................. svislá

hmotnost....................................................................... 0.08kg

pracovní prostředí................ normální bez mechanických nečistot

                                                            bez žíravých par a plynů

                                                        relativní vlhkost 20 až 80%

                                                       absolutní vlhkost do 40g/m³

                                                  barometrický tlak 75 až 125kPa
