SM1-24-31, monostabilní obvod

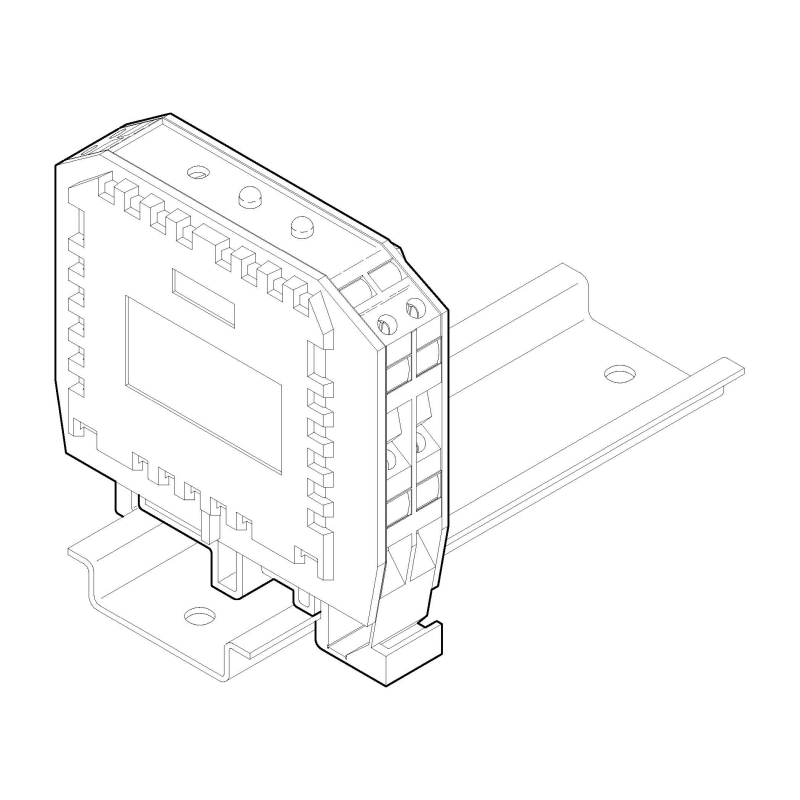

Monostabilní obvod (dále jen MKO) SM1-24-31 je určen pro tvarování a prodlužování impulsů ze snímačů, případně i jiných signálů a všude tam kde vyhoví jeho funkce. Konstrukčně je MKO SM1-24-31 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

napájecí napětí...................................................... 15 až 30V=

napájecí proud................................................................ 8mA

napětí na výstupním spínači...................................... 5 až 30V=

proud výstupním spínačem.............................................. 50mA

napětí na sepnutém spínači............................................. 0.65V

vstupní kmitočet................................. 4Hz při 250ms na výstupu

nastavení výstupního impulsu............................... 150 až 250ms

napětí pro vybuzení vstupu....................................... 15 až 30V=

proud do vstupu....................................... 10mA při napětí 24V=

izolační napětí vstupu/výstupu.................................... 350V_RMSV

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí.................................................................. IP20

rozměry (Š x V x D).......................................... 62 x 65 x 18mm

montážní poloha.............................................................. svislá

hmotnost....................................................................... 0.08kg

pracovní prostředí................. normální bez mechanických nečistot

                                                             bez žíravých par a plynů

                                                          relativní vlhkost 20 až 80%

                                                         absolutní vlhkost do 40g/m³

                                                    barometrický tlak 75 až 125kPa
