SH1-230-31, 1 x DC spínač 30V= / 15A

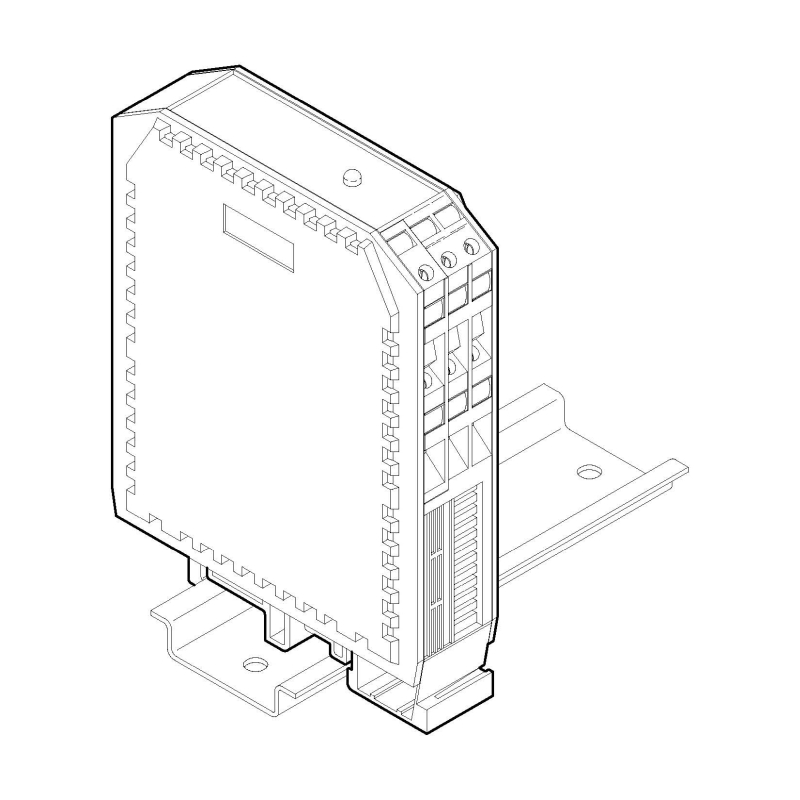

Spínací modul SH1-230-31 je určen ke spínání stejnosměrného proudu. Výstup spínače je možné při dodržení polarity zapojovat do série s jinými spínači i kontaktními. V krabičce modulu je vestavěna rychlá dioda, pro ochranu spínače při spínání indukční zátěže. Vstup modulu je od výstupních obvodů opticky oddělen a aktivní vstup je indikován svitem zelené signálky. Konstrukčně je modul SH1-230-31 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

spínané napětí jmenovité................................................. 24V=

spínaný proud jmenovitý.................................................... 10A

ztrátový výkon............................................................. cca 3W

napětí pro vybuzení vstupu.................................. 160 až 230V=

vstupní proud.......................................................... 5 až 10mA

čas pro sepnutí........................................................ max. 2ms

čas pro vypnutí........................................................ max. 5ms

kmitočet spínání...................................................... max. 10Hz

předepsané jištění...................................... tavná pojistka F20A

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 75 x 100 x 23mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí............... normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
