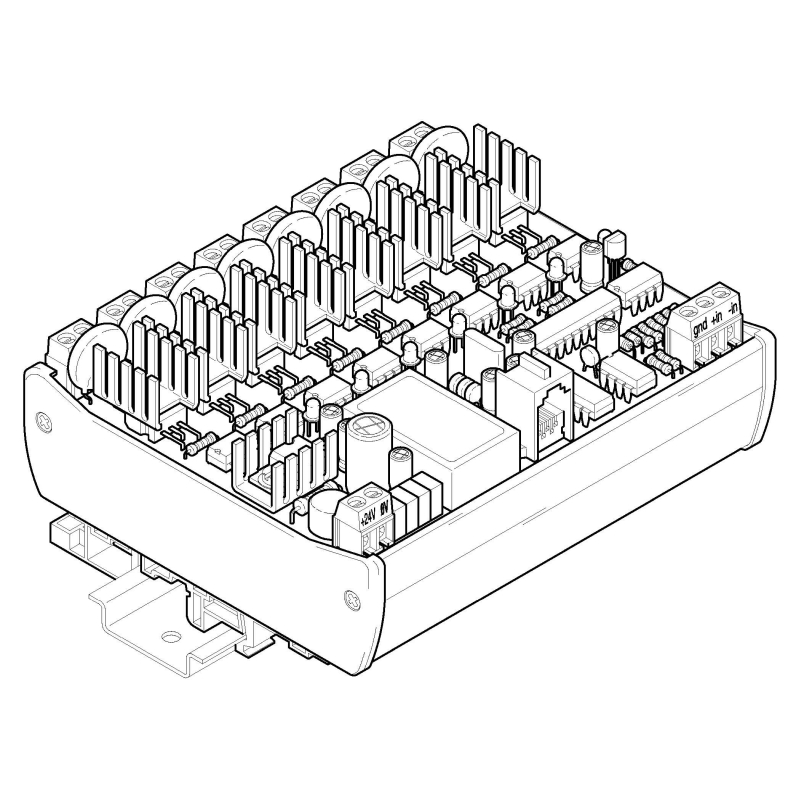

SC8-10-64, 8 x AC spínač 250V~/ 2A programovatelný

Spínací modul SC8-10-64 je určen ke spínání střídavého proudu v obvodech řídicích a regulačních systémů, v závislosti na velikosti napětí na analogovém vstupu modulu. Velikost napětí, při kterém výstupy změní stav, lze nastavit programově pomocí osobního počítače, připojeného prostřednictvím sériového rozhraní RS232C. Výstupy modulu jsou od vstupních obvodů a obvodů napájení opticky odděleny. Konstrukčně je modul SC8-10-64 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

napájecí napětí jmenovité ²⁾.............................................. 24V=

rozsah napájecího napětí......................................... 10 až 30V=

proudová spotřeba........................................................ 150mA

spínané napětí...................................................... 12 až 250V~

spínaný proud................................................................... 2A~

jištění...................................................... tavná pojistka F2.5A

ztrátový výkon ³⁾.............................................................. 20W

řídicí (vstupní) napětí................................................ 0 až 10V=

vstupní odpor................................................................ 100kΩ

rozlišení A/D převodníku.................................................. 8 bitů

rychlost vzorkování............................. nastavitelná 4 až 1020ms

počet programovatelných úrovní spínání................................ 48

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)...................................... 107 x 60 x 125mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.2kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾:   Existují i verze modulů napájené střídavým napětím nebo i verze s vestavěným DC/DC konvertorem pro oddělení napájení od řídicích a vstupních obvodů.

pozn.³⁾: Platí pro celý modul.
