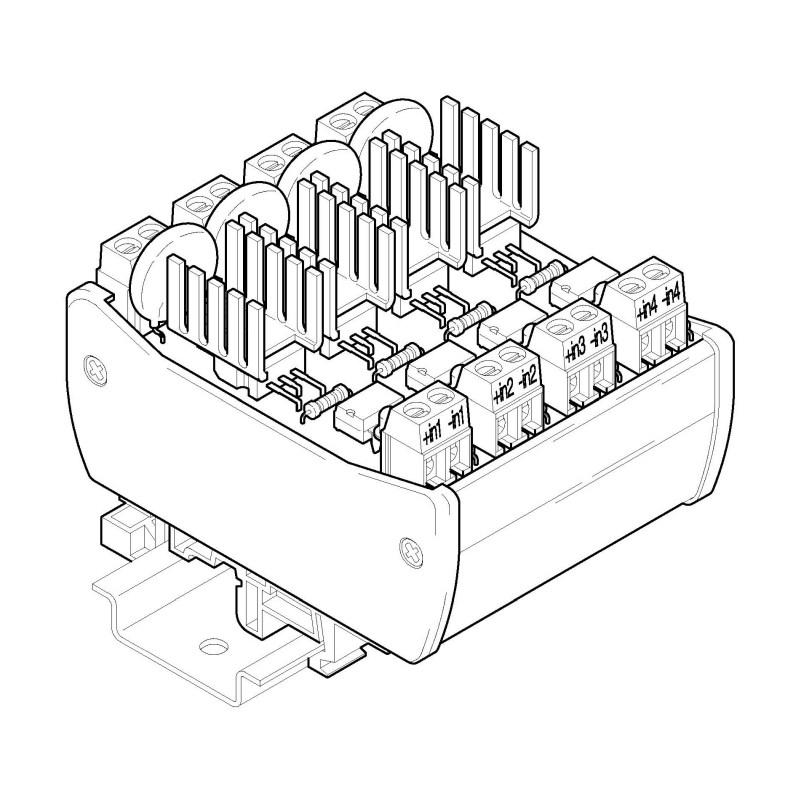

SC4-24-33, 4 x AC spínač 250V~ / 2A

Spínací modul SC4-24-33 je určen ke spínání střídavého proudu v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Lze jej s výhodou využít pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení. Vstupy modulu jsou od výstupních obvodů opticky odděleny. Konstrukčně je modul SC4-24-33 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

spínané napětí jmenovité............................................... 250V~

spínaný proud jmenovitý.................................................... 2A~

ztrátový výkon ²⁾........................................................ cca 10W

napětí pro vybuzení vstupu...................................... 15 až 30V=

vstupní proud......................................................... 7 až 20 mA

čas pro sepnutí...................................................... max. 20ms

čas pro vypnutí...................................................... max. 10ms

kmitočet spínání..................................................... max. 10Hz

jištění......................................................... tavná pojistka F5A

izolační napětí vstup/výstup........................................ 500V_RMSV

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)......................................... 78 x 60 x 64mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí............... normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.²⁾: Platí pro celý modul.
