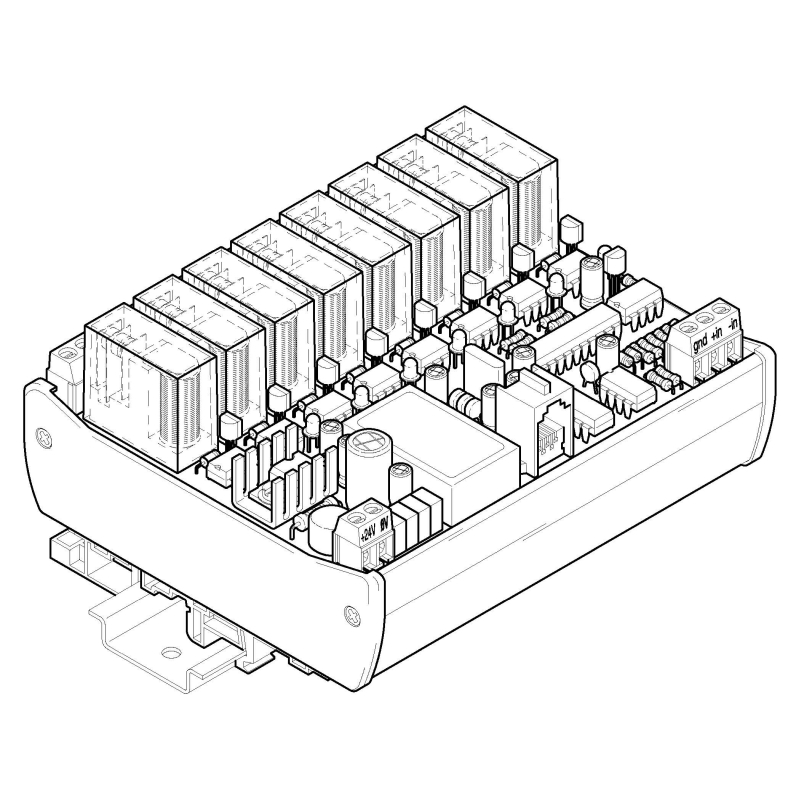

RS8-10-51, 8 x relé 1P, 250V~/ 5A programovatelné

Programovatelný spínač RS8-10-51 je určen ke spínání střídavého nebo stejnosměrného proudu v obvodech řídicích a regulačních systémů, v závislosti na velikosti napětí na analogovém vstupu modulu. Velikost napětí, při kterém relé změní stav, lze nastavit programově pomocí osobního počítače, připojeného prostřednictvím sériového rozhraní RS232C a vhodného software pro DOS a Windows. Konstrukčně je programovatelný spínač RS8-10-51 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

napájecí napětí jmenovité................................................ 24V=

rozsah napájecího napětí........................................ 10 až 30V=

proudová spotřeba........................................................ 400mA

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé ³⁾......................................... 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé........................................... >10 ⁵ cyklů

mechanická životnost relé..................................... 5 x 10 ⁶ cyklů

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

příkon modulu........................................................... max. 9W

řídicí (vstupní) napětí................................................ 0 až 10V=

vstupní odpor................................................................ 100kΩ

rozlišení A/D převodníku.................................................. 8 bitů

rychlost vzorkování............................. nastavitelná 4 až 1020ms

počet programovatelných úrovní spínání................................ 48

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)...................................... 107 x 68 x 125mm

montážní poloha............................................................. svislá

hmotnost........................................................................ 0.3kg

pracovní prostředí................ normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
