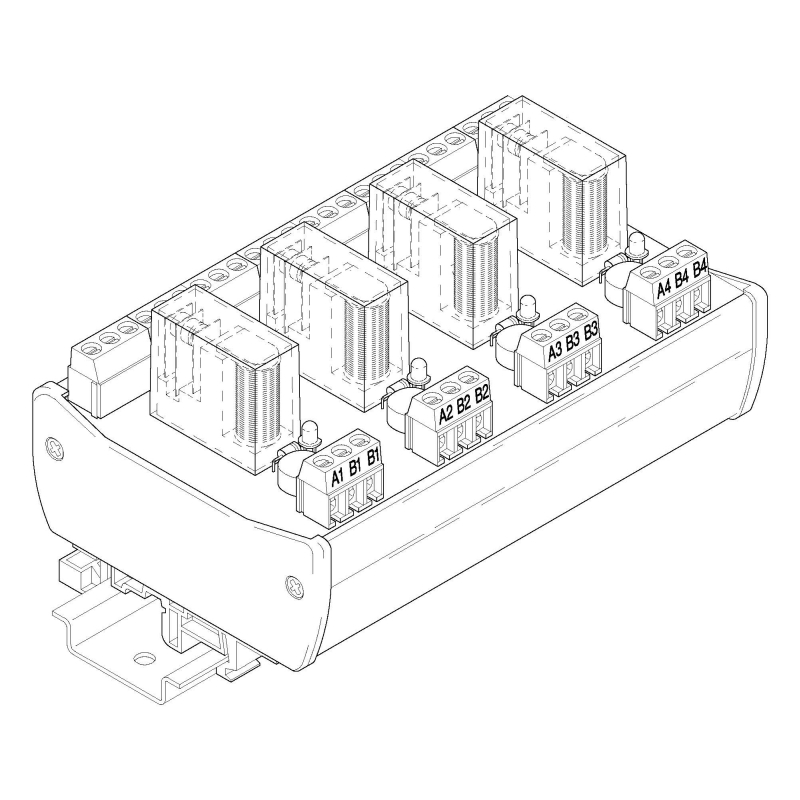

RF4-24-32, 4 x relé, cívka 24V~, 2P, 250V~ / 5A

Reléový modul RF4-24-32 je určen především pro spínání zátěží v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Kontakty relé nejsou vhodné pro spínání velmi malých proudů a napětí, například pro přepínání signálů proudových smyček na výstupu převodníků. Svorky ‘B’ pro připojení cívky relé jsou zdvojeny, pro usnadnění propojení společného potenciálu. Konstrukčně je reléový modul RF4-24-32 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé........................................... 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 4000V

izolační vzdálenost cívka/kontakt....................................... 8mm

jmenovité napětí cívky relé............................................... 24V~

pracovní napětí cívky relé........................................ 16 až 35V~

příkon jedné cívky relé............................................... max. 1W

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)........................................ 78 x 69 x 126mm

montážní poloha.............................................................. svislá

hmotnost........................................................................ 0.3kg

pracovní prostředí................ normální bez mechanických nečistot

                                                            bez žíravých par a plynů

                                                         relativní vlhkost 20 až 80%

                                                        absolutní vlhkost do 40g/m³

                                                   barometrický tlak 75 až 125kPa
