RF1-24-36, cívka relé 24V~, 2P, 120V~ / 0.5A

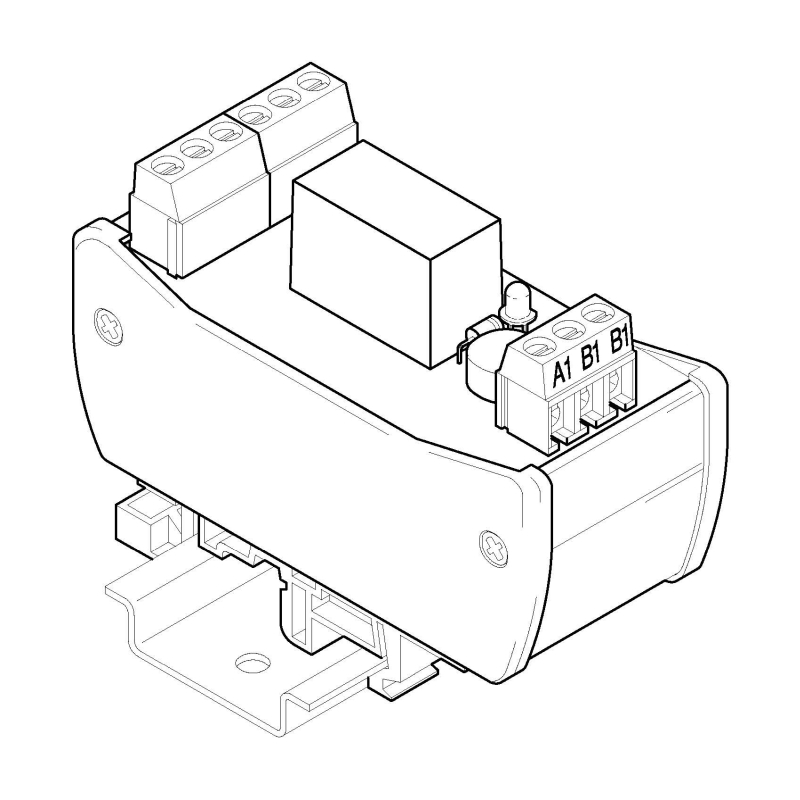

Reléový modul RF1-24-36 je určen především pro spínání a přepínání signálů proudových smyček a jiných signálů v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Svorky ‘B’ pro připojení cívek relé jsou zdvojeny, pro usnadnění propojení společného potenciálu. Konstrukčně je reléový modul RF1-24-36 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé......................... 120V~ (24V=)

jmenovitý proud kontaktu relé................................ 0.5A~ (1A=)

jmenovitý spínaný výkon........................................ 80VA (24W)

přechodový odpor......................................................... 100mΩ

elektrická životnost relé..................................... 200 x 10 ³ cyklů

mechanická životnost relé.................................... 20 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 1000V~

jmenovité napětí cívky relé................................................ 24V~

pracovní napětí cívky relé......................................... 16 až 35V~

příkon jedné cívky relé.......................................... max. 250mW

doba přítahu relé.............................................................. 6ms

doba odpadu relé.............................................................. 3ms

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).......................................... 78 x 62 x 35mm

montážní poloha.............................................................. svislá

hmotnost....................................................................... 0.15kg

pracovní prostředí................ normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
