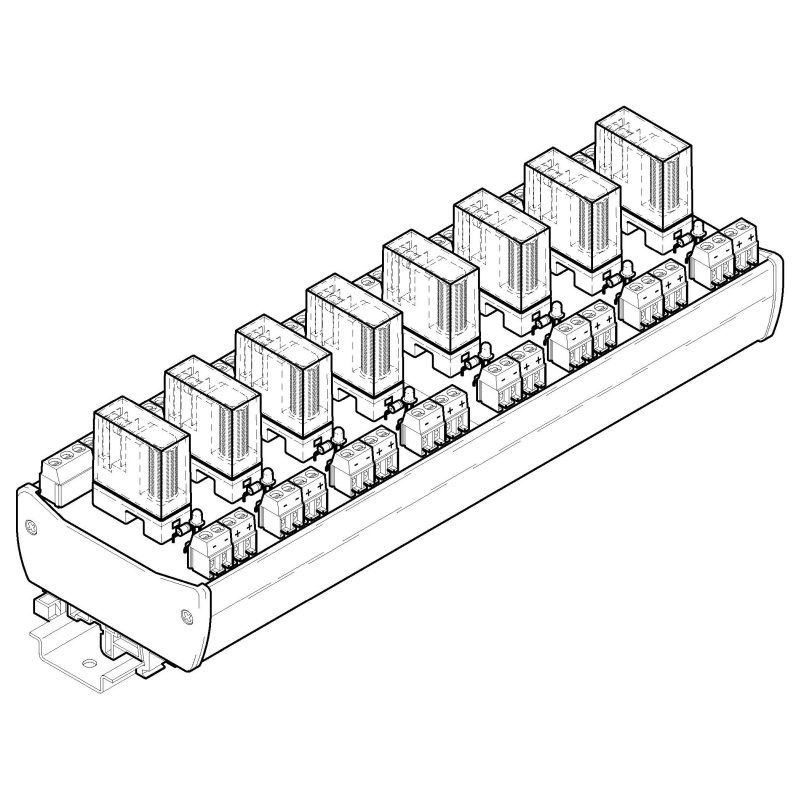

RD8-24-35, 8x relé v patici, cívka 24V=, 2P, 250V~ / 5A

Reléový modul RD8-24-35 je určen především pro spínání zátěží v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Kontakty relé nejsou vhodné pro spínání velmi malých proudů a napětí, například pro přepínání signálů proudových smyček na výstupu převodníků. Svorky pro připojení cívek relé jsou zdvojeny, pro usnadnění propojení společného potenciálu. Konstrukčně je reléový modul RD8-24-35 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé........................................... 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 4000V

izolační vzdálenost cívka/kontakt....................................... 8mm

jmenovité napětí cívky relé............................................... 24V=

pracovní napětí cívky relé........................................ 16 až 35V=

příkon jedné cívky relé............................................... max. 1W

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)........................................ 78 x 77 x 246mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.5kg

pracovní prostředí............... normální bez mechanických nečistot

                                                           bez žíravých par a plynů

                                                        relativní vlhkost 20 až 80%

                                                       absolutní vlhkost do 40g/m³

                                                  barometrický tlak 75 až 125kPa
