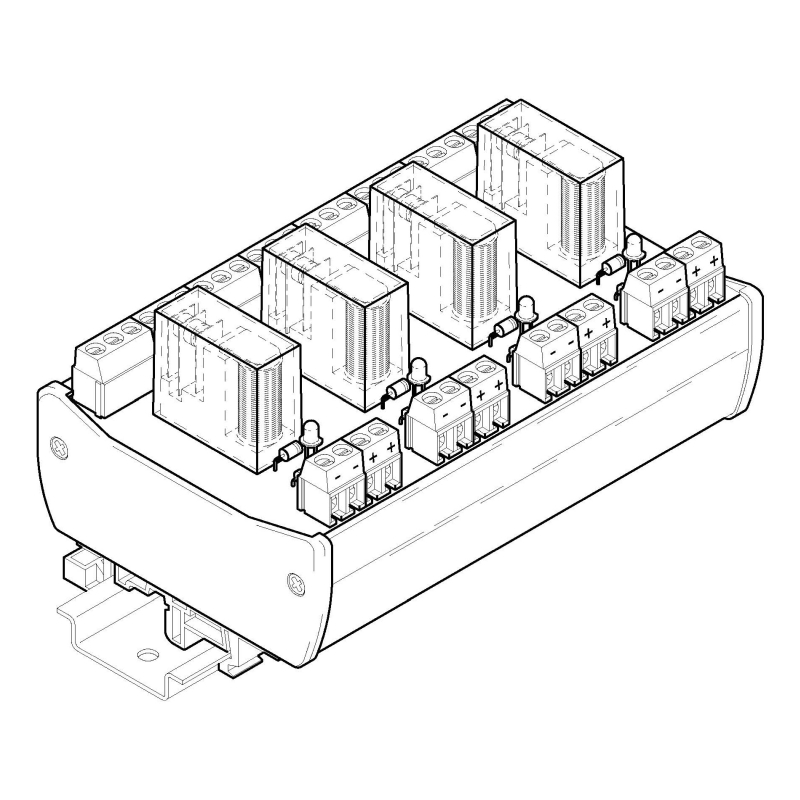

RD4-24-32, 4 x relé, cívka 24V=, 2P, 250V~ / 5A

Reléový modul RD4-24-32 je určen především pro spínání zátěží v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Lze jej s výhodou využít pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení. Svorky pro připojení cívek relé jsou zdvojeny, pro usnadnění propojení společného potenciálu. Konstrukčně je reléový modul RD4-24-32 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé............................................ 5A~

jmenovitý spínaný výkon (činný)..................................... 1250W

elektrická životnost relé........................................... >10 ⁵ cyklů

mechanická životnost relé..................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt............................................ 4000V

izolační vzdálenost cívka/kontakt........................................ 8mm

jmenovité napětí cívky relé................................................ 24V=

pracovní napětí cívky relé.......................................... 16 až 35V=

příkon cívky relé.......................................................... max. 1W

doba přítahu relé............................................................. 10ms

doba odpadu relé.............................................................. 5ms

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)......................................... 78 x 77 x 125mm

montážní poloha............................................................... svislá

hmotnost......................................................................... 0.3kg

pracovní prostředí................. normální bez mechanických nečistot

                                                            bez žíravých par a plynů

                                                         relativní vlhkost 20 až 80%

                                                        absolutní vlhkost do 40g/m³

                                                   barometrický tlak 75 až 125kPa
