RD1-12-32, cívka relé 12V=, 2P, 250V~ / 5A

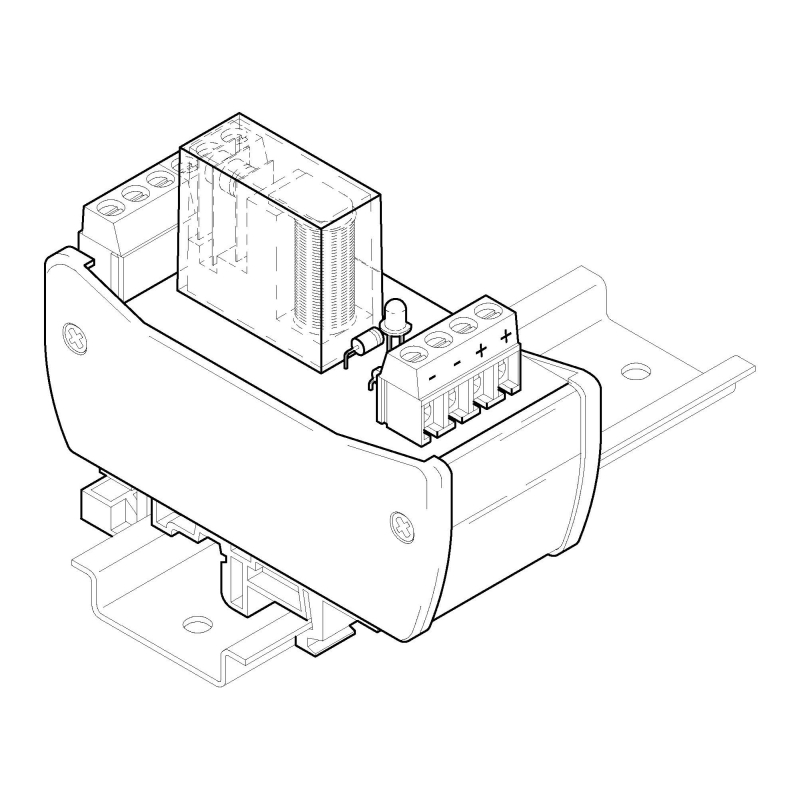

Reléový modul RD1-12-32 je určen především pro spínání zátěží v obvodech řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho parametry. Lze jej s výhodou využít pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení. Svorky pro připojení cívek relé jsou zdvojeny, pro usnadnění propojení společného potenciálu. Konstrukčně je reléový modul RD1-12-32 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé............................................ 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt............................................ 4000V

izolační vzdálenost cívka/kontakt........................................ 8mm

jmenovité napětí cívky relé................................................ 12V=

pracovní napětí cívky relé........................................... 8 až 18V=

příkon cívky relé.......................................................... max. 1W

doba přítahu relé.............................................................. 10ms

doba odpadu relé............................................................... 5ms

připojovací svorky............... šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................... IP20

odolnost proti přepětí............................................... kategorie II

rozměry (Š x V x D)........................................... 78 x 77 x 37mm

montážní poloha............................................................... svislá

hmotnost......................................................................... 0.1kg

pracovní prostředí................. normální bez mechanických nečistot

                                                             bez žíravých par a plynů

                                                          relativní vlhkost 20 až 80%

                                                         absolutní vlhkost do 40g/m³

                                                    barometrický tlak 75 až 125kPa
