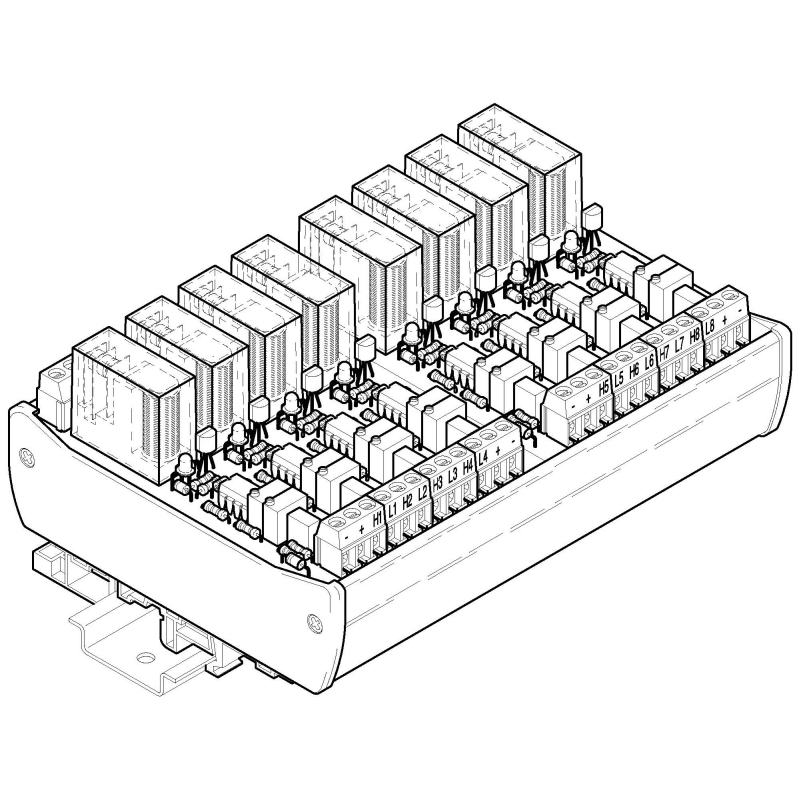

RA8-12-21, 8 x relé aktivní 1P, 250V~ / 5A

Reléový modul RA8-12-21 je určen především pro zpracování analogových spojitých signálů snímačů, výstupů regulátorů, popřípadě i jiných zařízení. Je ho možné s výhodou použít jako dvoustavový spínač řízený napětím, pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení, které nelze zatížit větším proudem. Konstrukčně je modul RA8-12-21 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé........................................... 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 4000V

izolační vzdálenost cívka/kontakt....................................... 8mm

jmenovité napájecí napětí................................................. 12V=

rozsah napájecího napětí......................................... 10 až 18V=

příkon modulu........................................................... max. 8W

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

řídicí napětí ‚L‘....................................... nastavitelné 3 až 10V=

řídicí napětí ‚H‘....................................... nastavitelné 3 až 10V=

vstupní odpor........................................................... 10kΩ / 1V

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)...................................... 107 x 77 x 155mm

montážní poloha.............................................................. svislá

hmotnost........................................................................ 0.5kg

pracovní prostředí................ normální bez mechanických nečistot

                                                            bez žíravých par a plynů

                                                         relativní vlhkost 20 až 80%

                                                        absolutní vlhkost do 40g/m³

                                                   barometrický tlak 75 až 125kPa
