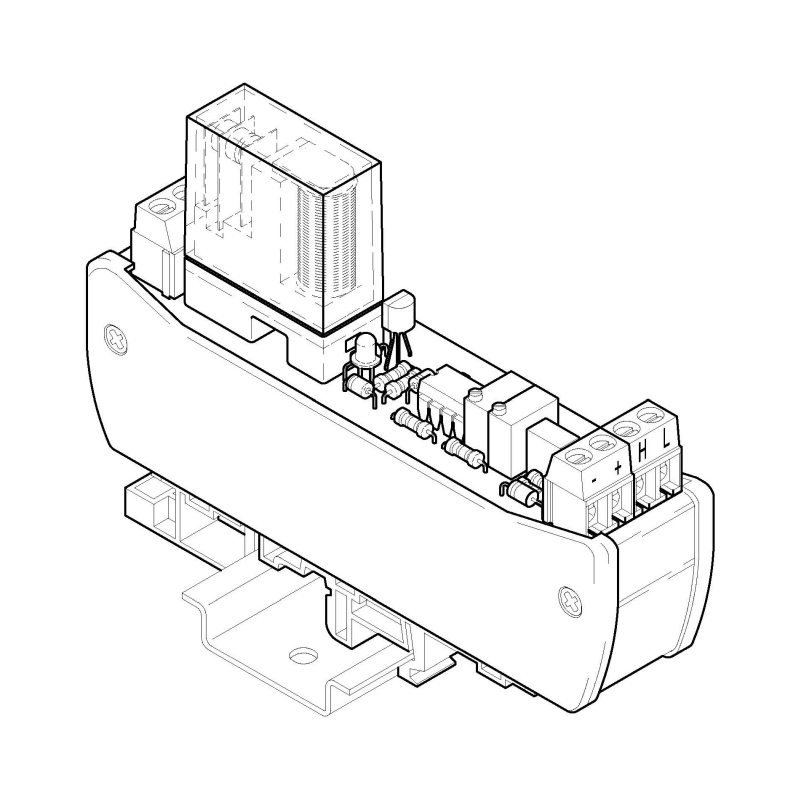

RA1-24-24, relé v patici aktivní 1P, 250V~ / 5A

Reléový modul RA1?24?24 je určen především pro zpracování analogových spojitých signálů snímačů, výstupů regulátorů, popřípadě i jiných zařízení. Je ho možné s výhodou použít jako dvoustavový spínač řízený napětím, pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení, které nelze zatížit větším proudem. Konstrukčně je modul RA1-24-24 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé............................................ 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 4000V

izolační vzdálenost cívka/kontakt...................................... 8mm

jmenovité napájecí napětí................................................ 24V=

rozsah napájecího napětí........................................ 18 až 30V=

příkon modulu........................................................... max. 2W

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

řídicí napětí ‚L‘....................................... nastavitelné 3 až 10V=

řídicí napětí ‚H‘...................................... nastavitelné 3 až 10V=

vstupní odpor........................................................... 10kΩ / 1V

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)........................................ 107 x 77 x 25mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí............... normální bez mechanických nečistot

                                                          bez žíravých par a plynů

                                                       relativní vlhkost 20 až 80%

                                                      absolutní vlhkost do 40g/m³

                                                 barometrický tlak 75 až 125kPa
