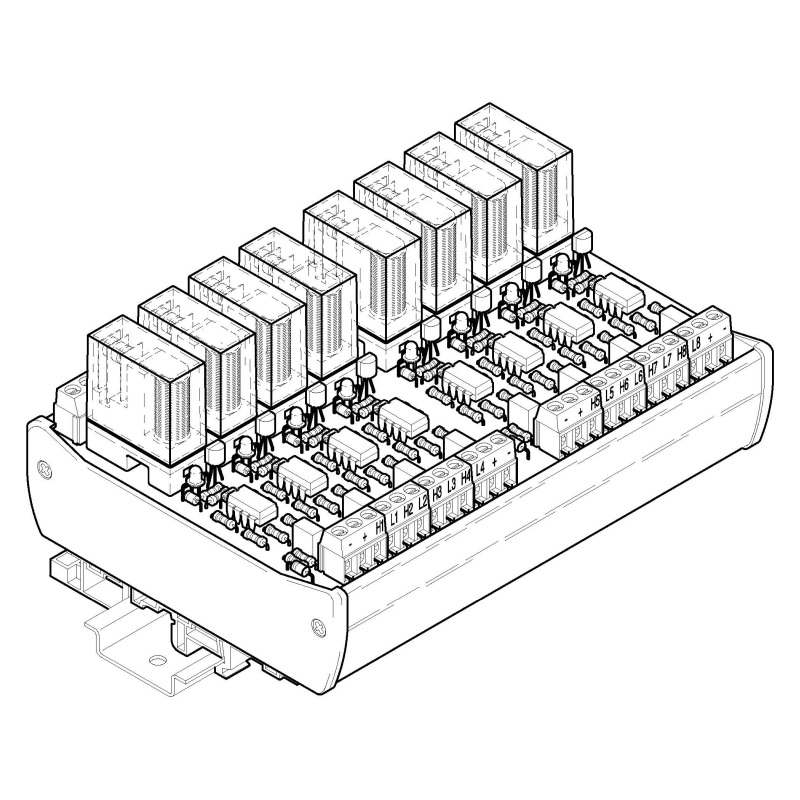

R8-24-24, 8 x relé v patici, aktivní 1P, 250V~ / 5A

Reléový modul R8-24-24 je určen především pro zpracování analogových nespojitých signálů snímačů, výstupů regulátorů, popřípadě i jiných zařízení. Je ho možné s výhodou použít jako dvoustavový spínač řízený napětím, pro posílení a elektrické oddělení výstupů PLC či jiných elektronických zařízení, které nelze zatížit větším proudem. Konstrukčně je modul R8-24-24 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napětí na kontaktu relé................................... 250V~

jmenovitý proud kontaktu relé ¹⁾......................................... 5A~

jmenovitý spínaný výkon (činný).................................... 1250W

elektrická životnost relé.......................................... >10 ⁵ cyklů

mechanická životnost relé.................................... 5 x 10 ⁶ cyklů

izolační napětí cívka/kontakt........................................... 4000V

izolační vzdálenost cívka/kontakt....................................... 8mm

jmenovité napájecí napětí................................................ 24V=

rozsah napájecího napětí........................................ 18 až 30V=

příkon modulu........................................................... max. 8W

doba přítahu relé............................................................ 10ms

doba odpadu relé............................................................. 5ms

řídicí napětí ‚L‘......................................................... 0 až 11V=

řídicí napětí ‚H‘....................................................... 13 až 24V=

vstupní odpor........................................................... 10kΩ / 1V

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)..................................... 107 x 77 x 155mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.4kg

pracovní prostředí............... normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
