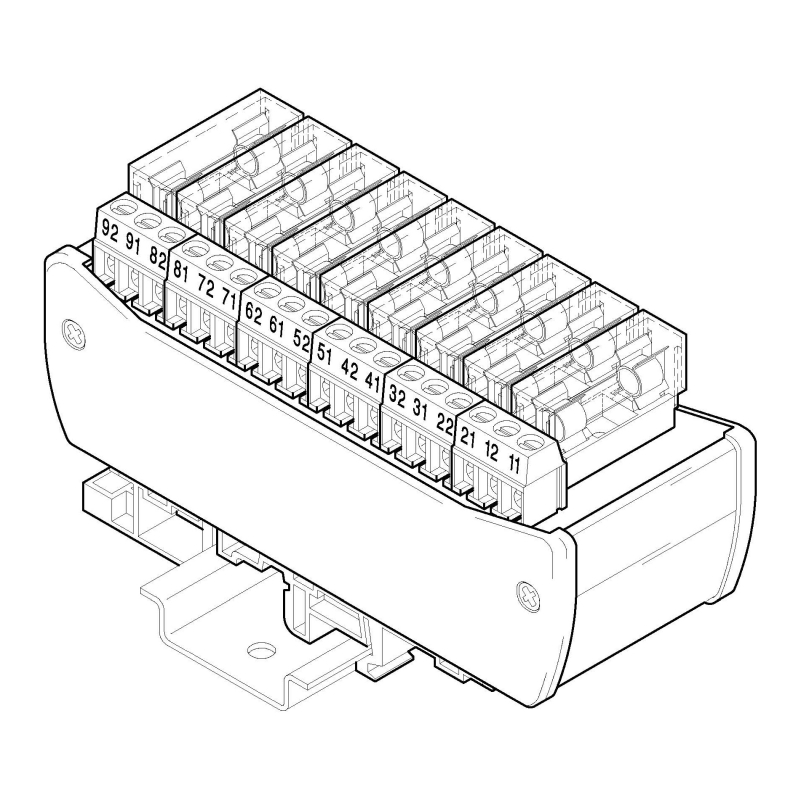

P2-09, pojistkový modul pro trubičkové pojistky 5x20mm

Pojistkový modul P2-09 je určen jako držák devíti trubičkových pojistek Ø5x20mm. Využití najde při jištění více okruhů obvodů řídicích a regulačních systémů, popřípadě i jiných zařízení, kde postačí jeho proudová zatížitelnost. Modul byl navrhnut jako náhrada pojistkových držáků typu ‘REMOS’, které bylo nutné montovat na pomocný nosník. Konstrukčně je pojistkový modul P2-09 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

počet pojistek na modulu...................................................... 9

druh pojistky......................................... trubičková Ø5 x 20mm

napětí na pojistce jmenovité.......................................... 230V~

proud pojistky jmenovitý........................................... max. 6.3A

přechodový odpor držáku........................................ max. 10mΩ

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D)........................................ 107 x 45 x 44mm

montážní poloha.............................................................. svislá

hmotnost....................................................................... 0.15kg

pracovní prostředí................ normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
