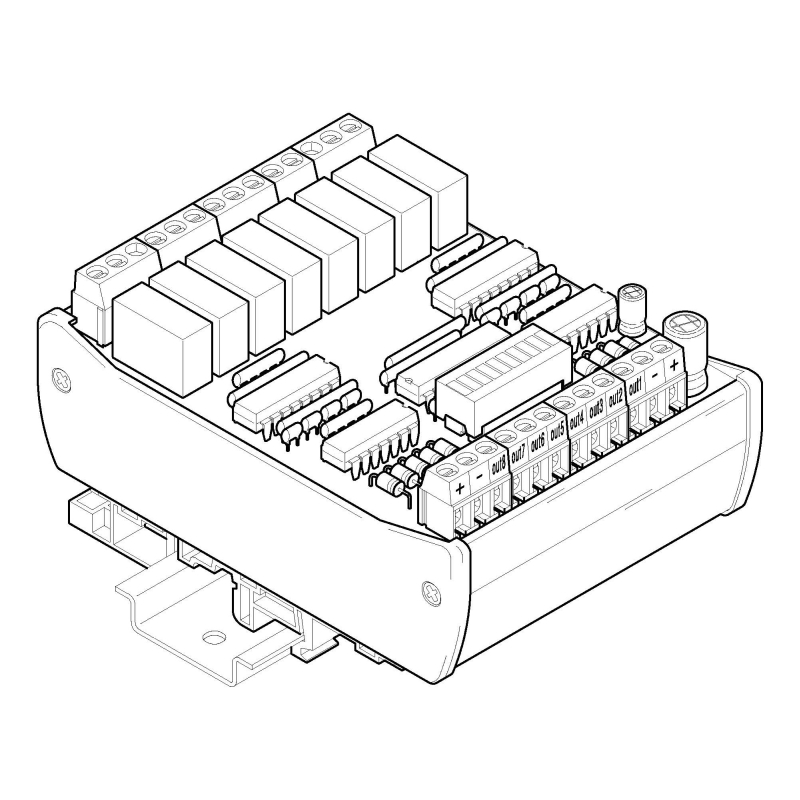

OB8-230-42, 8 x oddělení obvodů z 250V~ na 24V=

Oddělovací modul OB8-230-42 je určen pro oddělení  střídavých dvoustavových nespojitých signálů v obvodech řídicích a regulačních systémů. Nejčastější užití je při zpracování signálů kontaktních spínačů napájených napětím 230V~ a jejich převod na standardní signály 0 a 24V= pro vstupy PLC. Konstrukčně je oddělovací modul OB8-230-42 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí pro vypnutý výstup.............................. 0 až 90V~

vstupní napětí pro zapnutý výstup......................... 120 až 250V~

vstupní proud.......................................................... 2 až 7mA~

kmitočet vstupního napětí........................................ 45 až 60Hz

jmenovité napájecí napětí................................................ 24V=

napájecí proud..................................................... max. 120mA

jmenovité napětí na výstupním snímači............................. 35V=

jmenovitý proud výstupním spínačem............................... 50mA

maximální kmitočet spínání.............................................. 10Hz

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................. IP20

rozměry (ŠxVxD)........................................... 107 x 50 x 82mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.2kg

pracovní prostředí............... normální bez mechanických nečistot

                                                           bez žíravých par a plynů

                                                        relativní vlhkost 20 až 80%

                                                       absolutní vlhkost do 40g/m³

                                                  barometrický tlak 75 až 125kPa
