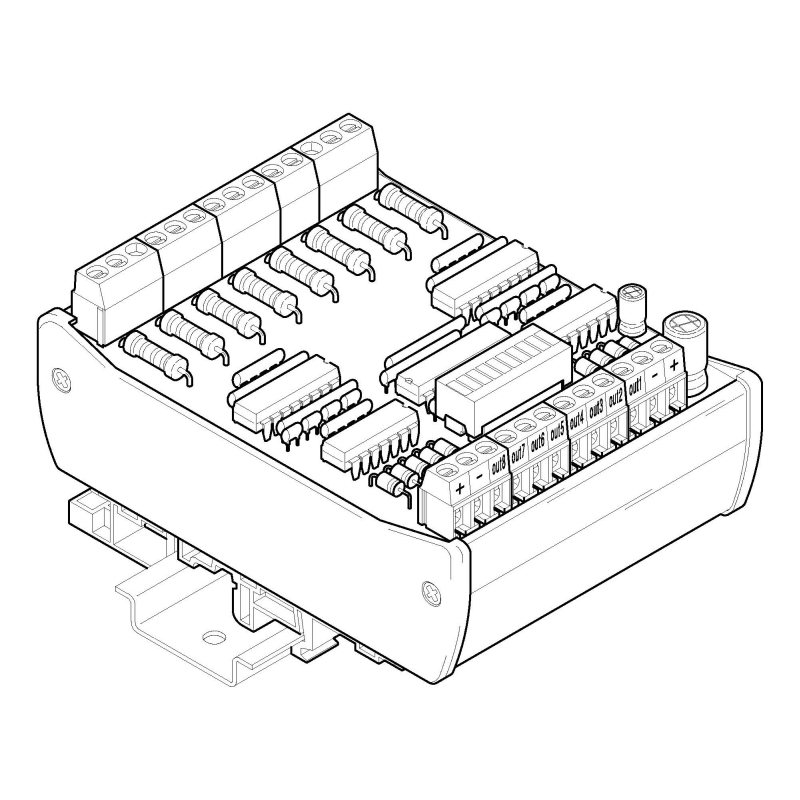

OB8-110-42, 8 x oddělení obvodů z 110V~ na 24V=

Oddělovací modul OB8-110-42 je určen pro oddělení  střídavých dvoustavových nespojitých signálů v obvodech řídicích a regulačních systémů. Nejčastější užití je při zpracování signálů kontaktních spínačů napájených napětím 110V~ a jejich převod na standardní signály 0 a 24V= pro vstupy PLC. Konstrukčně je oddělovací modul OB8-110-42 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí pro vypnutý výstup.......................... 0 až 45V~(=)

vstupní napětí pro zapnutý výstup...................... 60 až 120V~(=)

vstupní proud.......................................................... 2 až 7mA

kmitočet vstupního napětí....................................... 45 až 60Hz

jmenovité napájecí napětí............................................... 24V=

napájecí proud.................................................... max. 120mA

jmenovité napětí na výstupním snímači............................. 35V=

jmenovitý proud výstupním spínačem.............................. 50mA

maximální kmitočet spínání............................................. 10Hz

připojovací svorky............ šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................ IP20

rozměry (ŠxVxD).......................................... 107 x 50 x 82mm

montážní poloha............................................................ svislá

hmotnost...................................................................... 0.2kg

pracovní prostředí.............. normální bez mechanických nečistot

                                                          bez žíravých par a plynů

                                                       relativní vlhkost 20 až 80%

                                                      absolutní vlhkost do 40g/m³

                                                barometrický tlak 75 až 125kPa
