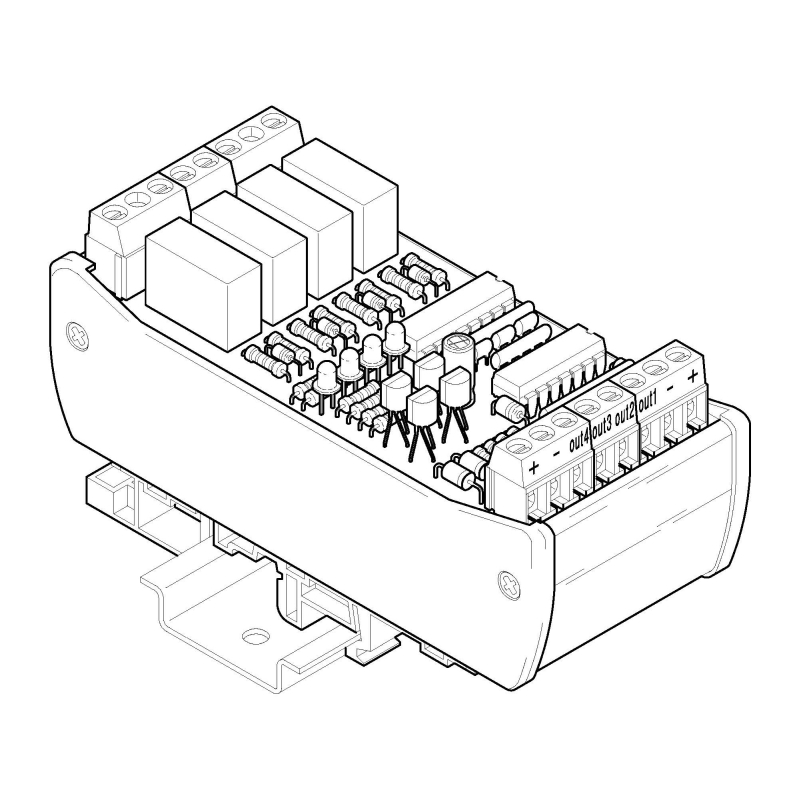

OB4-230-42, 4 x oddělení obvodů z 250V~ na 24V=

Oddělovací modul OB4-230-42 je určen pro oddělení  střídavých dvoustavových nespojitých signálů v obvodech řídicích a regulačních systémů. Nejčastější užití je při zpracování signálů kontaktních spínačů napájených napětím 230V~ a jejich převod na standardní signály 0 a 24V= pro vstupy PLC. Konstrukčně je oddělovací modul OB4-230-42 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí pro vypnutý výstup.............................. 0 až 90V~

vstupní napětí pro zapnutý výstup......................... 120 až 250V~

vstupní proud.......................................................... 2 až 7mA~

kmitočet vstupního napětí........................................ 45 až 60Hz

jmenovité napájecí napětí................................................ 24V=

napájecí proud....................................................... max. 60mA

jmenovité napětí na výstupním snímači............................. 24V=

jmenovitý proud výstupním spínačem............................... 50mA

maximální kmitočet spínání.............................................. 10Hz

připojovací svorky............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................ IP20

odolnost proti přepětí............................................ kategorie II

rozměry (ŠxVxD).......................................... 107 x 45 x 47mm

montážní poloha............................................................ svislá

hmotnost.................................................................... 0.15kg

pracovní prostředí.............. normální bez mechanických nečistot

                                                          bez žíravých par a plynů

                                                       relativní vlhkost 20 až 80%

                                                      absolutní vlhkost do 40g/m³

                                                 barometrický tlak 75 až 125kPa
