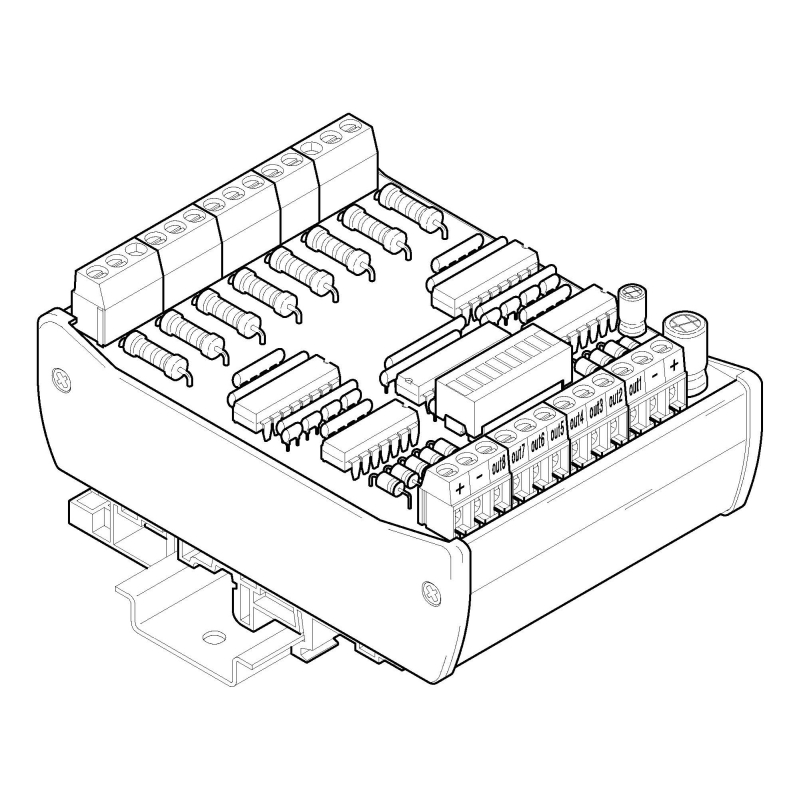

OA8-230-42, 8 x oddělení obvodů z 250V= na 24V=

Oddělovací modul OA8-230-42 je určen pro oddělení  stejnosměrných dvoustavových nespojitých signálů v obvodech řídicích a regulačních systémů. Nejčastější užití je při zpracování signálů kontaktních spínačů napájených napětím 230V= a jejich převod na standardní signály 0 a 24V= pro vstupy PLC. Konstrukčně je oddělovací modul OA8-230-42 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

vstupní napětí pro vypnutý výstup.............................. 0 až 90V=

vstupní napětí pro zapnutý výstup........................ 120 až 250V=

vstupní proud........................................................... 2 až 7mA

kmitočet vstupního napětí......................................... 0 až 60Hz

jmenovité napájecí napětí................................................ 24V=

napájecí proud..................................................... max. 120mA

jmenovité napětí na výstupním snímači............................. 35V=

jmenovitý proud výstupním spínačem............................... 50mA

maximální kmitočet spínání............................................. 10Hz

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)........................................ 107 x 50 x 82mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.2kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
