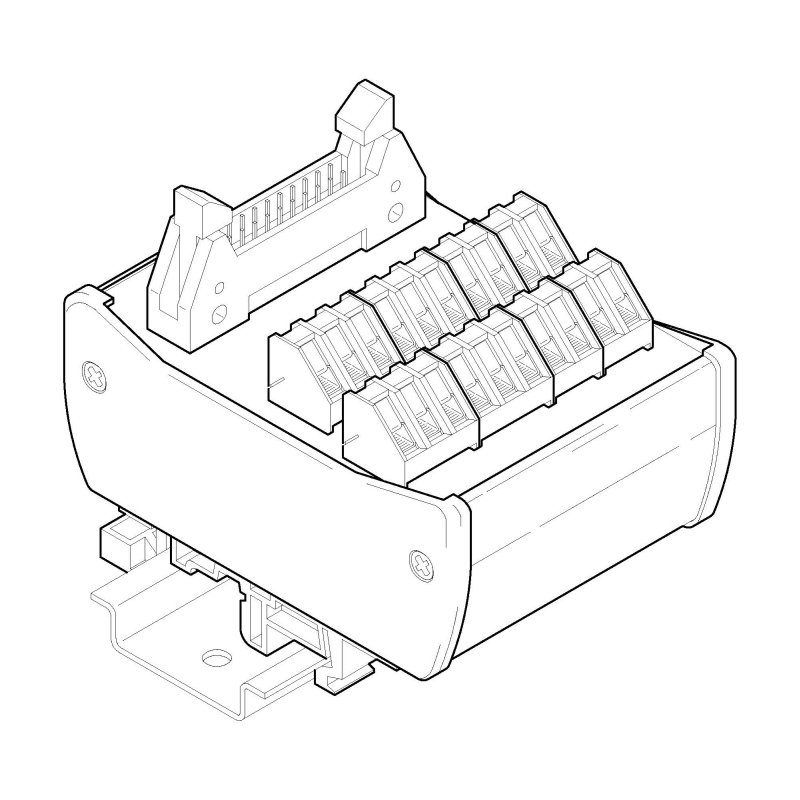

MP20, připojovací modul, konektor pro plochý kabel 20 pinů

Připojovací modul MP20 je určen pro šroubové připojení jednotlivých vodičů k vidlici konektoru pro plochý kabel (PSL). Modul je mimo jiné vhodný jako redukce mezi vícepólovými plochými kabely řídicích systémů a běžnými propojovacími vodiči. Konstrukčně je připojovací modul MP20 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

provozní napětí............................................................... 125V

provozní proud 1 kontaktem................................................. 1A

přechodový odpor............................................ do 50mW při 1A

mechanická odolnost konektoru................................... 200 cyklů

připojovací svorky.............. šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí.................................................................. IP20

odolnost proti přepětí.............................................. kategorie II

rozměry (Š x V x D).......................................... 78 x 65 x 58mm

montážní poloha............................................................. svislá

hmotnost...................................................................... 0.15kg

pracovní prostředí............... normální bez mechanických nečistot

                                                           bez žíravých par a plynů

                                                        relativní vlhkost 20 až 80%

                                                       absolutní vlhkost do 40g/m³

                                                  barometrický tlak 75 až 125kPa
