GI-0/10-4/20, převodník 0 až 10V na 4 až 20mA

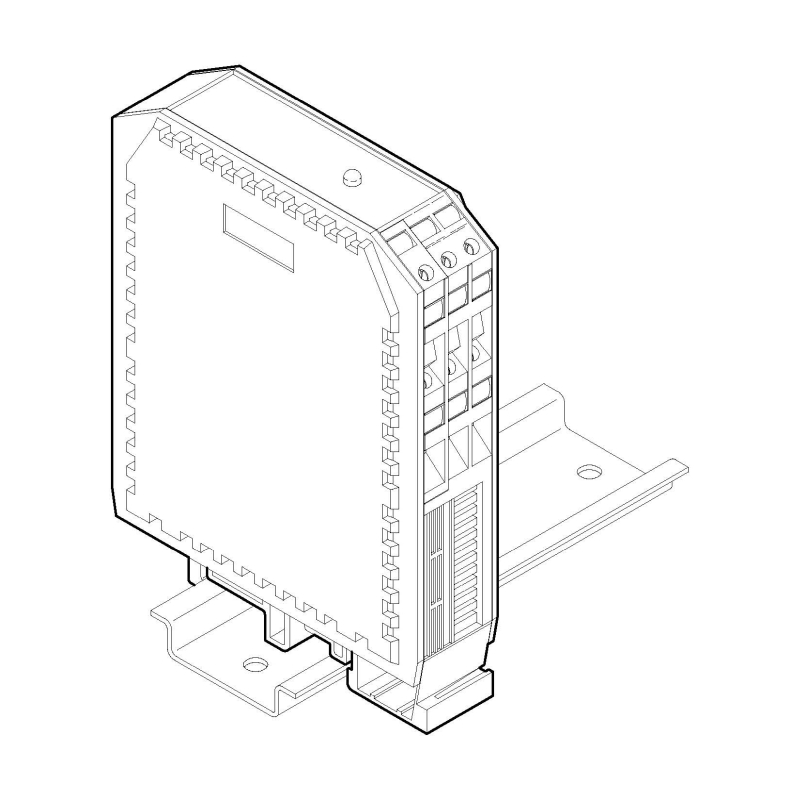

Převodník je určen ke zpracování a elektrickému oddělení spojitých analogových signálů v obvodech řídicích a regulačních systémů. Vstup modulu je vhodný pro zpracování napěťových úrovní 0 až 10V. Výstup modulu je schopen přímo budit proudovou smyčku signálem 4 až 20mA. Napájecí napětí modulu je elektricky odděleno od vstupních i výstupních obvodů vestavěným transformátorkem. Vstupní obvody modulu jsou od výstupních obvodů opticky odděleny (Photoelectricity Isolation). Konstrukčně je modul GI-0/10-4/20 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovité napájecí napětí..................................... 230V~ ±10%

kmitočet napájecího napětí...................................... 50Hz±20%

příkon..................................................................... max. 1VA

jištění..................................................... tavná pojistka T0.10A

vstupní odpor................................................................ 300kΩ

vstupní napětí.......................................................... 0 až 10V=

výstupní proud........................................................ 4 až 20mA

odpor výstupní proudové smyčky................................. do 350Ω

linearita přenosu vstup/výstup......................................... ±0.2%

izolační napětí vstup/výstup.......................................... 2500V=

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP20

rozměry (Š x V x D)....................................... 75 x 100 x 23mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
