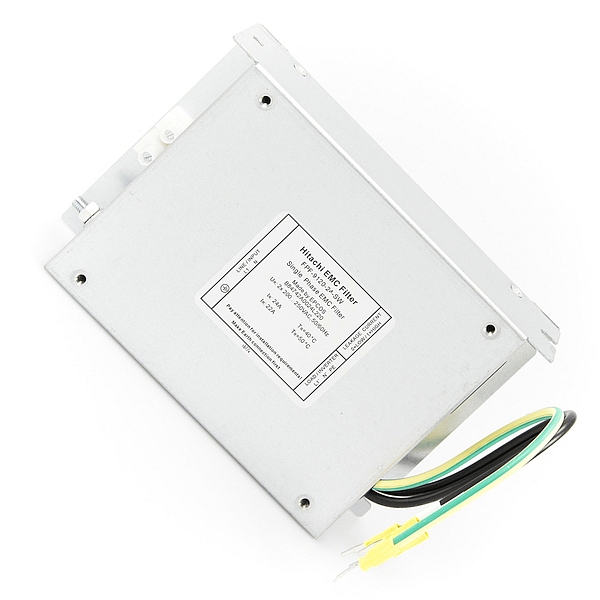

FPF-9120-24-SW, odrušovací filtr k měniči, třída 'B'

Odrušovací filtr pro měniče s jednofázovým napájením řady WL200/WJ200, s možností montáže pod měnič pro úsporu místa. Odrušovací filtry se používají pro odrušení měničů frekvence. Filtr se připojuje mezi vstupní (síťové) svorky měniče frekvence a napájecí síť. Omezuje tedy rušení, které generuje měnič frekvence a jež by se šířilo napájecí sítí do okolí. Odrušovací filtr měl by být umístěn co nejblíže k měniči frekvence. Efektivní potlačení rušení je však zajištěno pouze tehdy, je-li pro příslušný měnič frekvence vybrán vhodný filtr a je-li nainstalován v souladu s doporučeními uvedenými v příručce pro EMC (v sekci pro stažení).

Základní doporučení:

• Kabel motoru by měl být co nejkratší, aby se snížilo elektromagnetické vyzařování a kapacitní proudy, délka kabelu zvyšuje kapacitní proud a elektromagnetické emise. Doporučuje se, aby délka kabelu k motoru nepřesáhla 50 m. Vždy se doporučuje instalovat výstupní motorovou tlumivku, pokud délka kabelu přesahuje 50 m.
• Odrušovací filtry obsahují kondenzátory mezi fázemi, fázemi a ochranným vodičem a také vhodné vybíjecí rezistory. Ale po vypnutí napájení byste měli před pracemi na svorkách filtru vyčkat minimálně 60 sekund! Ochranný vodič musí být připojen na odrušovací filtr jako pevné a trvalé připojení.
