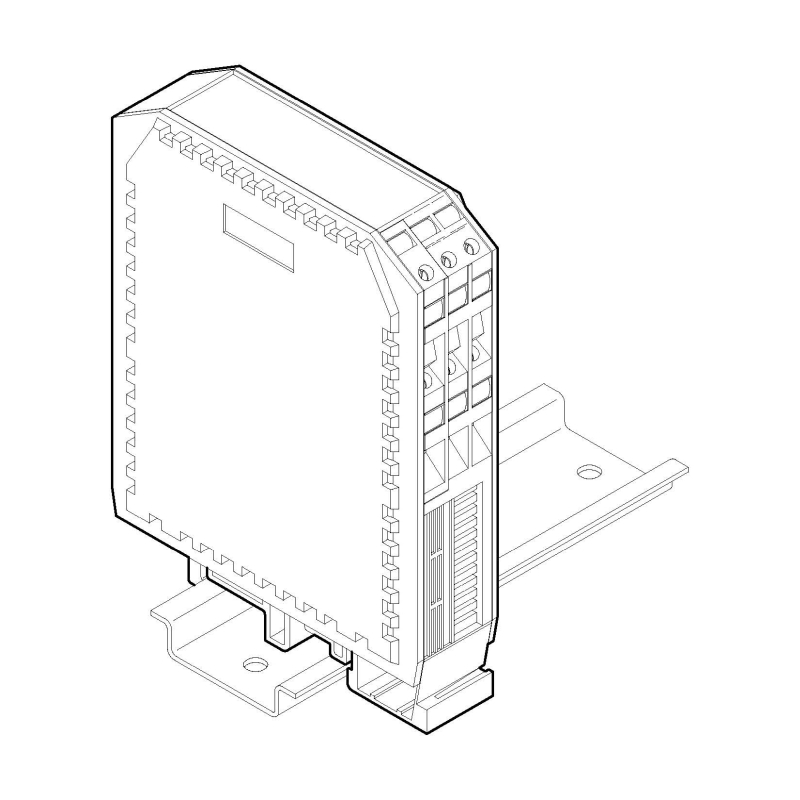

DM2, diodový modul 6 diod

Diodový modul DM2 je určen pro signalizační a ochranné účely v obvodech řídicích a regulačních systémů. Jedno z užití je například jako sada ochranných diod k cívkám relé či stykačů, které jsou napájeny stejnosměrným napětím, nebo jako oddělovací diody pro testovací obvody signálek. Konstrukčně je diodový modul DM2 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovitý trvalý proud součastně všemi diodami ................. 0.8A

jmenovitý trvalý proud 1 diodou ........................................... 1A

jmenovité závěrné napětí.................................................. 600V

jmenovitý úbytek napětí při 0.5A........................................ 0.7V

jmenovitý ztrátový výkon při 0.8A na diodu........................... 4W

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí.................................................................. IP20

rozměry (Š x V x D)........................................ 75 x 100 x 23mm

montážní poloha............................................................. svislá

hmotnost..................................................................... 0.10kg

pracovní prostředí............... normální bez mechanických nečistot

                                                          bez žíravých par a plynů

                                                       relativní vlhkost 20 až 80%

                                                      absolutní vlhkost do 40g/m³

                                                 barometrický tlak 75 až 125kPa
