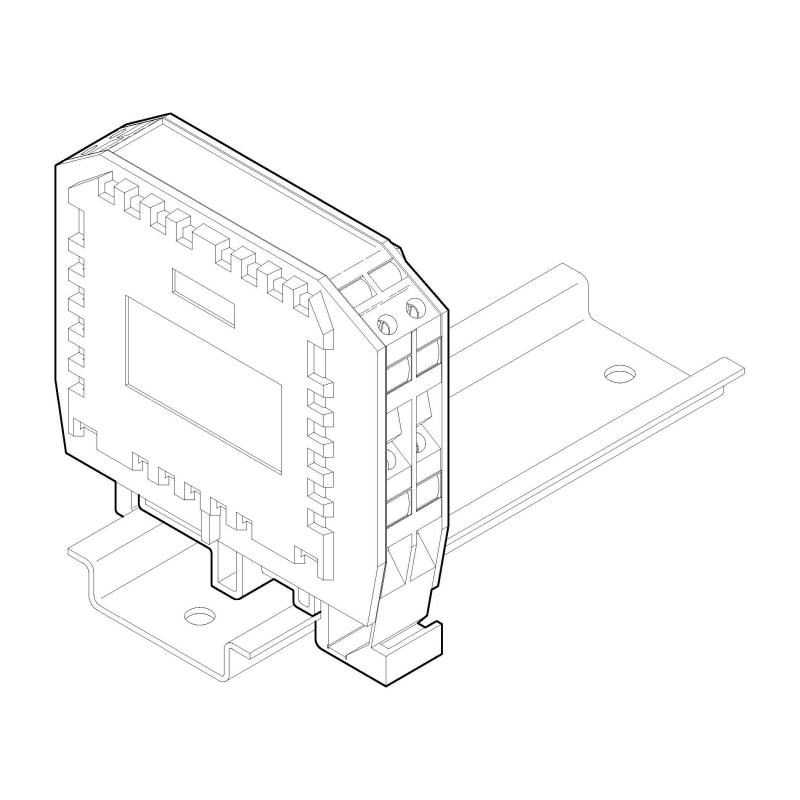

DM1-A, diodový modul 7 diod, spojené anody

Diodový modul DM1-A je určen pro ochranné a spínací účely v obvodech řídicích a regulačních systémů. Jedno z užití je například jako sada ochranných diod k cívkám relé či stykačů, které jsou napájeny stejnosměrným napětím nebo pro součet logických signálů. Konstrukčně je diodový modul DM1-A určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

jmenovitý trvalý proud součastně všemi diodami ................. 0.5A

jmenovitý trvalý proud 1 diodou ........................................... 1A

jmenovité blokovací napětí................................................ 250V

jmenovitý úbytek napětí při 0.5A........................................ 0.7V

jmenovitý ztrátový výkon při 0.5A na diodu........................... 2W

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí.................................................................. IP20

rozměry (Š x V x D)......................................... 62 x 65 x 18mm

montážní poloha............................................................. svislá

hmotnost..................................................................... 0.10kg

pracovní prostředí............... normální bez mechanických nečistot

                                                          bez žíravých par a plynů

                                                       relativní vlhkost 20 až 80%

                                                      absolutní vlhkost do 40g/m³

                                                 barometrický tlak 75 až 125kPa
