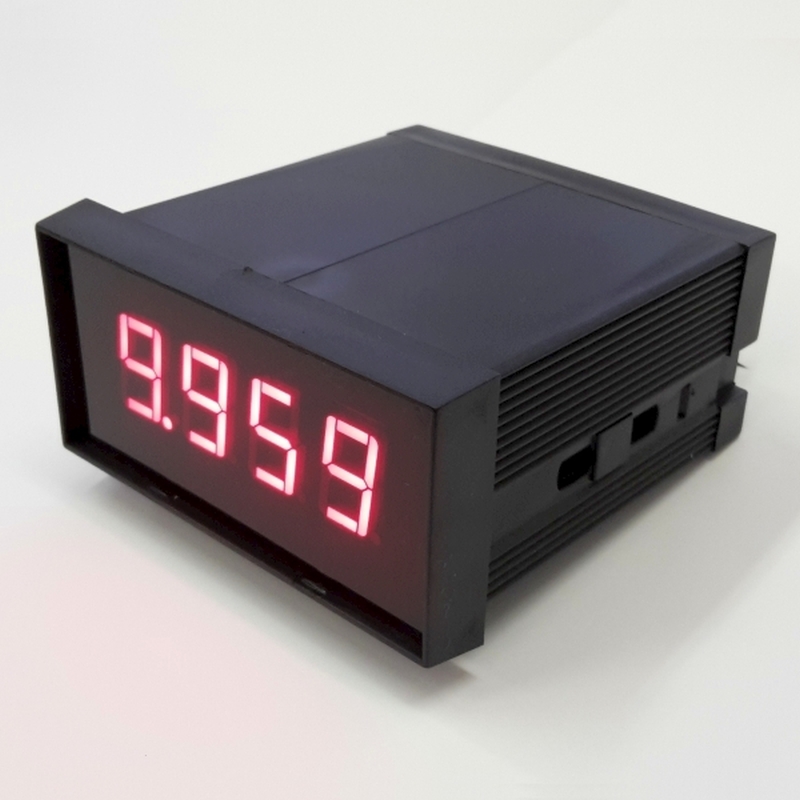

ATM8-24-4/20, zobrazovač, vstup 4 až 20mA

Zobrazovač ATM8-24-4/20 je určen především pro indikaci hodnot otáček, frekvence či rychlosti pohonů ovládaných měniči frekvence. Umožňuje zobrazit žádanou hodnotu (SP, zvýrazněna blikáním údaje) a skutečnou hodnotu (PV, údaj svítí trvale) v závislosti na stavu binárního vstupu, kterým se řídí přepínání obou analogových vstupů. Analogové vstupy zpracovávají za použití externího rezistoru 250Ω nebo 500Ω signál 4 až 20mA (popřípadě i 0 až 20mA). Konstrukčně je zobrazovač určen pro montáž do panelů skříní elektrických rozváděčů.

Parametry________________________________

napájecí napětí jmenovité ¹⁾.............................................. 24V~

kmitočet napájecího napětí....................................... 50Hz±20%

proudový odběr...................................................... 30 až 80mA

napětí pro vybuzení binárního vstupu.......................... 5 až 25V=

proud do vstupu....................................................... 3 až 15mA

externí měřící rezistor...................................... 250Ω nebo 500Ω

jmenovitý měřící rozsah....................................... (0) 4 až 20mA

přesnost měření............................................................. ±2digit

rozsah zobrazení........................................................ 0 až 9999

připojovací svorky............... šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................... IP20

rozměry (Š x V x H).......................................... 72 x 36 x 85 mm

montážní poloha.......................................................... libovolná

hmotnost....................................................................... 0.15kg

pracovní prostředí................. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.¹⁾:   zobrazovač může být napájen i ze zdroje stejnosměrného napětí 24V=
