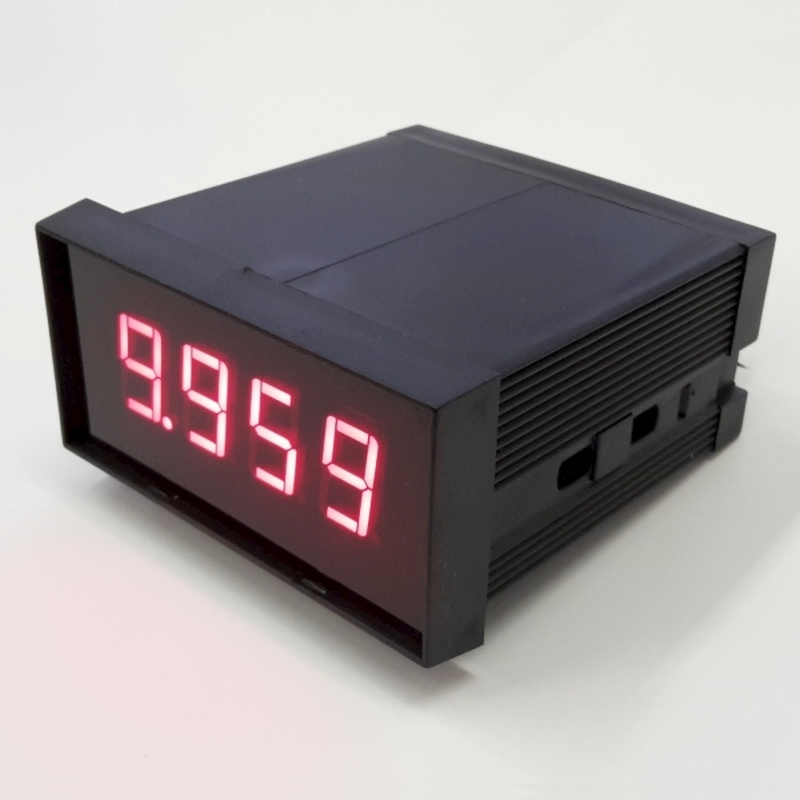

ATM8-24-10, zobrazovač, vstup 0 až 10V=

Zobrazovač ATM8-24-10 je určen především pro indikaci hodnot otáček, frekvence či rychlosti pohonů ovládaných měniči frekvence. Umožňuje zobrazit žádanou hodnotu (SP, zvýrazněna blikáním údaje) a skutečnou hodnotu (PV, údaj svítí trvale) v závislosti na stavu binárního vstupu, kterým se řídí přepínání obou analogových vstupů. Analogové vstupy zpracovávají signál 0 až 10V=. Konstrukčně je zobrazovač určen pro montáž do panelů skříní elektrických rozváděčů.

Parametry________________________________

napájecí napětí jmenovité ¹⁾.............................................. 24V~

kmitočet napájecího napětí....................................... 50Hz±20%

proudový odběr...................................................... 30 až 80mA

napětí pro vybuzení binárního vstupu.......................... 5 až 25V=

proud do vstupu....................................................... 3 až 15mA

vstupní napětí analogového vstupu.............................. 0 až 10V=

vstupní odpor................................................................... 80kΩ

přesnost měření............................................................. ±2digit

rozsah zobrazení........................................................ 0 až 9999

připojovací svorky............... šroubové, pro průřez 0.05 až 1.5mm²

elektrické krytí................................................................... IP20

rozměry (Š x V x H).......................................... 72 x 36 x 85 mm

montážní poloha.......................................................... libovolná

hmotnost....................................................................... 0.15kg

pracovní prostředí................. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa

pozn.¹⁾:   zobrazovač může být napájen i ze zdroje stejnosměrného napětí 24V=
