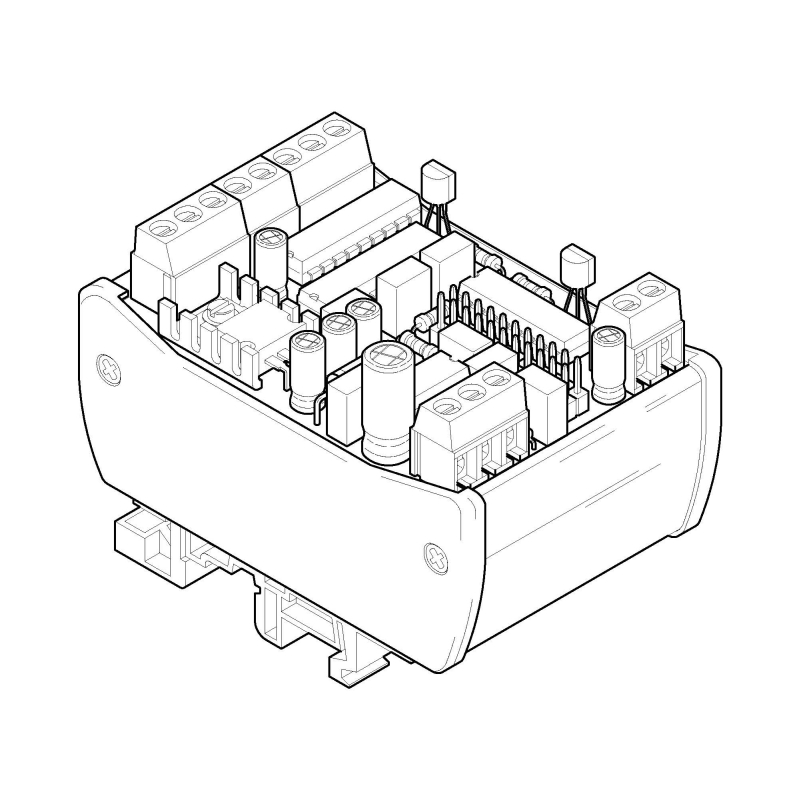

AA8-0/20-24-2, převodník A/D, 0 až 20mA na 8 bitů

A/D převodník AA8-0/20-24-2 je 8-bitový paralelní převodník určený pro zpracování spojitých analogových signálů 0 až 20mA v obvodech řídicích a regulačních systémů. Konstrukčně je modul AA8-0/20-24-2 určen pro montáž do skříní elektrických rozváděčů na standardní nosnou lištu šíře 35mm.

Parametry_______________________________

napájecí napětí...................................................... 15 až 27V=

napájecí proud.............................................................. 10mA

napětí na výstupním spínači..................................... 3 až 30V=

proud výstupním spínačem............................................. 50mA

napětí na sepnutém spínači............................................ 0.65V

odpor snímacího rezistoru vstupu 0-20mA......................... 250Ω

rychlost převodu................................................ 13 až 13212/s

připojovací svorky.............. šroubové, pro průřez 0.05 až 2.5mm²

elektrické krytí................................................................. IP00

rozměry (Š x V x D)......................................... 78 x 45 x 54mm

montážní poloha............................................................. svislá

hmotnost....................................................................... 0.1kg

pracovní prostředí.............. normální bez mechanických nečistot

bez žíravých par a plynů

relativní vlhkost 20 až 80%

absolutní vlhkost do 40g/m³

barometrický tlak 75 až 125kPa
